Instrukcja instalacji falownika trójfazowego Segensolar H3 5-12kW

Szybki przewodnik instalacji i konfiguracji falownika trójfazowego Segensolar H3 5-12kW. Dowiedz się, jak poprawnie zamontować urządzenie, wykonać podłączenia elektryczne (GRID, EPS, PV, akumulatory, licznik) oraz skonfigurować moduł WiFi...

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy szybkiej instalacji falowników trójfazowych serii H3 (5-12kW). Dokument zawiera procedury montażu, schematy podłączeń elektrycznych oraz instrukcję konfiguracji systemu monitoringu WiFi. Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie niezbędne elementy zestawu, w tym wspornik ścienny, złącza PV, EPS, GRID oraz BAT.

Montaż urządzenia

Falownik należy zamontować na ścianie przy użyciu dołączonego wspornika:

  • Zapewnij odpowiednią przestrzeń wokół urządzenia (min. 500mm z każdej strony).
  • Wyznacz pozycje otworów montażowych na ścianie.
  • Wywierć 6 otworów wiertłem o średnicy 8mm (głębokość min. 50mm) i umieść w nich kołki rozporowe.
  • Przykręć wspornik do ściany, a następnie zawieś na nim falownik.
  • Zabezpiecz urządzenie, dokręcając śruby po bokach (lewa i prawa strona).

Podłączenia elektryczne

Instalacja wymaga wykonania kilku kluczowych połączeń:

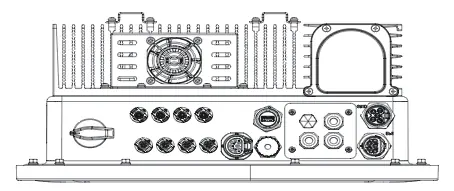

Widok portów i złączy falownika
Widok portów i złączy falownika
  • GRID (Sieć): Użyj 5-żyłowego kabla (średnica 9-16mm). Podłącz zgodnie z polaryzacją i upewnij się, że słyszysz kliknięcie przy blokowaniu złączy.
  • EPS: Podłącz zgodnie z lokalnymi przepisami. W niektórych krajach (np. Australia, Nowa Zelandia) przewody N po stronie sieci i EPS muszą być połączone.
  • PV (Fotowoltaika): Użyj kabla 12 AWG. Zdejmij 6mm izolacji, zaciśnij terminale i wsuń piny do złączy męskich/żeńskich aż do kliknięcia.
  • Akumulator (BAT): Użyj oryginalnego kabla zasilającego i komunikacyjnego. Podłącz linię zasilania i komunikacji między BMS a falownikiem.
  • Licznik (Meter): Podłącz przewody L1/L2/L3/N oraz RS485A/B zgodnie ze schematem na obudowie licznika.

Uruchomienie falownika

Przed uruchomieniem wykonaj następujące kroki:

  1. Upewnij się, że falownik jest stabilnie zamontowany.
  2. Sprawdź poprawność wszystkich połączeń (GRID, EPS, PV, akumulator).
  3. Włącz przyciski BMS oraz wyłącznik akumulatora.
  4. Włącz wyłącznik PV/DC, wyłącznik AC oraz wyłącznik EPS.
  5. Jeśli na ekranie widnieje komunikat "switch off", przytrzymaj przycisk "√", aby przejść do menu START/STOP i uruchomić urządzenie.
  6. Przy pierwszym uruchomieniu sprawdź, czy kod kraju jest ustawiony poprawnie.

Konfiguracja WiFi i aplikacji

Aby skonfigurować zdalny monitoring:

  • Podłącz moduł WiFi do portu WiFi/GPRS pod falownikiem.
  • Zeskanuj kod QR, aby pobrać aplikację FoxCloud.
  • W aplikacji wybierz "Local Distribution Network" i postępuj zgodnie z instrukcjami na ekranie, aby połączyć moduł z domową siecią WiFi.
  • Zarejestruj konto instalatora lub użytkownika końcowego i dodaj nową instalację (Plant), skanując kod QR z modułu WiFi.

Aktualizacja oprogramowania

Aktualizację można przeprowadzić za pomocą dysku USB (format FAT16 lub FAT32, max 32GB):

  1. Skontaktuj się z serwisem, aby uzyskać pliki aktualizacyjne.
  2. Wgraj pliki na dysk USB do odpowiednich folderów (update/master, update/slave, update/manager).
  3. Odkręć pokrywę portu USB, włóż dysk i wybierz w menu falownika opcję aktualizacji.
  4. Po zakończeniu wyjmij dysk i zakręć pokrywę.

Praktyczna pomoc

Typowe problemy

Błąd napięcia magistrali (sw bus volt fault) w trybie off-grid

Sprawdź pierwszy podpunkt sekcji 9 (Troubleshooting) w pełnej instrukcji obsługi.

Brak działania funkcji EPS

Upewnij się, że przewody N po stronie sieci (GRID) i EPS są połączone, jeśli wymagają tego lokalne przepisy bezpieczeństwa.

Przed użyciem

  • Upewnij się, że falownik jest stabilnie zamontowany na wsporniku.
  • Sprawdź, czy wszystkie połączenia GRID, EPS, PV i akumulatora są wykonane poprawnie.
  • Upewnij się, że przyciski BMS i wyłącznik akumulatora są włączone.
  • Sprawdź, czy moduł monitoringu (WiFi) jest poprawnie zainstalowany.
  • Przygotuj PC i dysk USB (format FAT16/FAT32, max 32GB) do ewentualnej aktualizacji firmware.

Ilustracje i schematy

  • Schemat GRID Connection: Pokazuje podłączenie 5-żyłowego kabla AC do złącza GRID.
  • Schemat EPS Connection: Ilustruje połączenie wyjścia EPS z instalacją domową.
  • Schemat Meter Connection: Wskazuje piny 3 i 4 dla komunikacji RS485 z licznikiem.

Zgodność modelu

  • Wymagany licznik energii (CT Meter) nie jest dołączony do zestawu.
  • Wymagana minimalna liczba akumulatorów: 3 sztuki.
