Instrukcja obsługi wzmacniacza subwoofera Sonance Cinema SUB 10-250D i 12-500D

Najważniejsze informacje

Wzmacniacze Sonance Cinema SUB 10-250D i 12-500D wymagają zapewnienia odpowiedniej wentylacji. Należy zachować co najmniej 10 cm (4 cale) wolnej przestrzeni nad urządzeniem oraz po wszystkich jego bokach. Urządzenie powinno stać na twardej powierzchni; nie należy używać go na dywanach, gdyż blokuje to wentylację od spodu.

Opis urządzenia

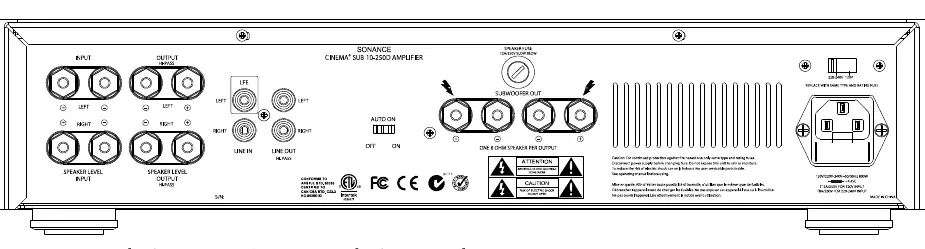

Wzmacniacz posiada panel przedni z regulacją głośności, częstotliwości, przełącznikiem fazy oraz przełącznikiem Bypass. Panel tylny zawiera wejścia i wyjścia liniowe (Line In/Out), wejścia i wyjścia głośnikowe (Speaker Level), gniazdo zasilania oraz bezpieczniki.

Instalacja i podłączenie

Przed podłączeniem upewnij się, że urządzenie jest wyłączone. Nie podłączaj przewodu zasilającego do gniazdka, dopóki wszystkie połączenia systemowe nie zostaną wykonane.

• Wejścia liniowe (Line Inputs): Użyj ich, jeśli Twój amplituner lub przedwzmacniacz posiada wyjście subwoofera. Jeśli wyjście jest mono, użyj wejścia oznaczonego LFE.
• Wejścia głośnikowe (Speaker Level): Użyj ich, jeśli system nie posiada wyjść przedwzmacniacza. Podłącz wyjścia głośnikowe amplitunera do wejść Speaker Level we wzmacniaczu, a następnie podłącz głośniki główne do wyjść Speaker Level Output.
• Ostrzeżenie: Nie używaj jednocześnie wejść liniowych i głośnikowych. Nie podłączaj wejść głośnikowych do wzmacniaczy z wyjściem typu bridged.

Konfiguracja i kalibracja

• Przełącznik Bypass: Ustaw w pozycji ON, jeśli używasz amplitunera z wbudowanym crossoverem (wtedy regulacja częstotliwości i poziomu na wzmacniaczu jest wyłączona). Ustaw w pozycji OFF w systemach dwukanałowych, aby aktywować regulację na wzmacniaczu.
• Przełącznik fazy (Phase): Pozwala na dopasowanie fazy subwoofera do głośników głównych (0 lub 180 stopni). Wybierz ustawienie, przy którym bas jest słyszalnie głośniejszy i pełniejszy w miejscu odsłuchu.
• Auto On: W pozycji ON wzmacniacz włącza się automatycznie po wykryciu sygnału i wyłącza po około 15 minutach braku sygnału.

Rozwiązywanie problemów

Jeśli dioda Active na panelu przednim miga na czerwono, wzmacniacz wszedł w tryb ochrony. Należy natychmiast wyłączyć urządzenie i sprawdzić:

• Czy nie ma zwarcia w przewodach prowadzących do subwoofera.
• Czy urządzenie nie uległo przegrzaniu.
• Czy nie wystąpił problem wewnętrzny.

Dane techniczne

Wzmacniacze oferują zmienną częstotliwość odcięcia (crossover) oraz regulację poziomu wyjściowego. Wersja 10-250D dostarcza 230W RMS (8 ohm), a 12-500D dostarcza 400W RMS (8 ohm). Urządzenia posiadają certyfikaty ETL, CE, C-Tick oraz FCC.
