Instrukcja obsługi adaptera USB na szeregowy StarTech 1P3FFCB-USB-SERIAL

Szybki przewodnik instalacji i konfiguracji adaptera USB na szeregowy StarTech. Dowiedz się, jak zainstalować sterowniki, podłączyć urządzenie i zweryfikować poprawność działania w systemach Windows i macOS.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Adapter służy do podłączenia urządzeń szeregowych RS232 do komputera przez port USB-A. Wymaga instalacji sterowników, jeśli system nie wykryje go automatycznie. str. 1

Najważniejsze czynności

Pobierz sterowniki ze strony wsparcia StarTech str. 1

Pierwsze uruchomienie

Podłącz adapter do portu USB-A komputera. W razie potrzeby pobierz i zainstaluj sterowniki ze strony wsparcia. str. 1

Problemy i rozwiązania

Brak wykrycia urządzenia

Sprawdź w Menedżerze urządzeń (Windows) lub Informacjach o systemie (macOS), czy port COM jest widoczny.

str. 2

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Złącze	USB-A do RS232 DB9	Typ interfejsu	str. 1

Gdzie szukać w PDF

Instrukcja szybkiego startu i instalacja str. 1
Weryfikacja sterowników i zgodność str. 2

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 1

Najważniejsze informacje

Adapter USB na szeregowy StarTech umożliwia podłączenie urządzeń peryferyjnych RS232 do komputera wyposażonego w port USB-A. Urządzenie jest kompatybilne z systemami Windows i macOS. W większości przypadków sterowniki instalują się automatycznie, jednak w razie problemów należy pobrać odpowiedni pakiet ze strony wsparcia technicznego StarTech.

Opis elementów urządzenia

Serial Port DB9: Służy do podłączenia urządzenia peryferyjnego szeregowego.
DB9 Screws: Śruby mocujące złącze DB9 do urządzenia. W zestawie znajdują się nakrętki DB9 dla lepszej kompatybilności.
Wskaźniki LED:
- Dioda odbioru danych (Data Receive): Miga na zielono podczas aktywności.
- Dioda przesyłu danych (Data Transmit): Miga na żółto podczas aktywności.
- Dioda USB: Świeci na niebiesko, gdy sterownik jest zainstalowany i połączenie jest aktywne.
Port USB Type A: Służy do podłączenia adaptera do komputera.

Instalacja sterowników

Jeśli system nie wykryje urządzenia automatycznie, wykonaj poniższe kroki:

Wejdź na stronę wsparcia StarTech dedykowaną dla Twojego modelu (adresy znajdują się w instrukcji).
Przejdź do zakładki Drivers/Downloads.
Pobierz odpowiedni pakiet sterowników dla swojego systemu operacyjnego.
Windows: Rozpakuj plik, uruchom plik Setup w folderze Windows i postępuj zgodnie z instrukcjami na ekranie.
macOS: Uruchom instalator znajdujący się w folderze odpowiadającym Twojej wersji systemu macOS i postępuj zgodnie z instrukcjami.
Po zakończeniu instalacji podłącz adapter do portu USB-A.

Weryfikacja instalacji

Aby upewnić się, że adapter działa poprawnie:

Windows: Otwórz Menedżer urządzeń, rozwiń sekcję Porty (COM i LPT), kliknij prawym przyciskiem myszy na port COM i wybierz Właściwości, aby sprawdzić stan sterownika.
macOS: Otwórz Informacje o systemie, rozwiń sekcję Sprzęt i kliknij USB, aby sprawdzić, czy port COM pojawia się na liście.

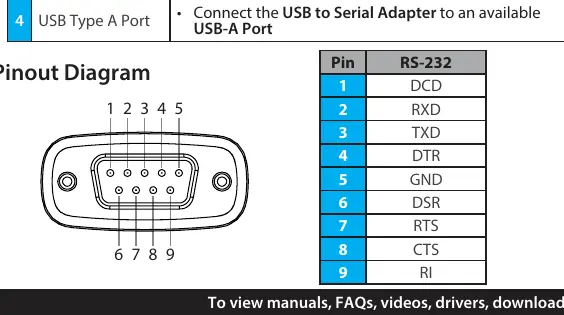

Schemat pinów (Pinout)

Złącze DB9 posiada następujący układ pinów:

Pin 1: DCD
Pin 2: RXD
Pin 3: TXD
Pin 4: DTR
Pin 5: GND
Pin 6: DSR
Pin 7: RTS
Pin 8: CTS
Pin 9: RI

Praktyczna pomoc

Typowe problemy

Sterowniki nie instalują się automatycznie

Pobierz odpowiedni pakiet sterowników ze strony wsparcia StarTech dla swojego modelu i systemu operacyjnego.

Brak wykrycia urządzenia w systemie

Sprawdź w Menedżerze urządzeń (Windows) lub Informacjach o systemie (macOS), czy port COM jest widoczny.

Przed użyciem

Komputer z portem USB-A
Dostęp do internetu w celu pobrania sterowników
Urządzenie peryferyjne szeregowe (RS232)
Sprawdzenie, czy nakrętki DB9 są potrzebne do stabilnego połączenia

Parametry w praktyce

Data Receive LED (Zielona): Miga, gdy dane są odbierane przez adapter.
Data Transmit LED (Żółta): Miga, gdy dane są przesyłane przez adapter.
USB LED (Niebieska): Świeci światłem ciągłym, gdy sterownik jest zainstalowany i połączenie aktywne.

Ilustracje i schematy

Pinout Diagram: Przedstawia układ pinów złącza DB9 (1-9) i ich funkcje (DCD, RXD, TXD, DTR, GND, DSR, RTS, CTS, RI).

Zgodność modelu

Wymaga komputera z portem USB-A.
Kompatybilny z systemami Windows i macOS.
