Instrukcja obsługi półki ściennej StarTech 1B-WALL-MOUNT-SHELF / 2B-WALL-MOUNT-SHELF
Dowiedz się, jak bezpiecznie zamontować półkę ścienną StarTech 1B-WALL-MOUNT-SHELF lub 2B-WALL-MOUNT-SHELF. Instrukcja zawiera kroki montażu, wymagania dotyczące ściany oraz informacje o nośności.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Półka ścienna StarTech 1B-WALL-MOUNT-SHELF / 2B-WALL-MOUNT-SHELF służy do montażu sprzętu A/V. Maksymalne obciążenie wynosi 7 kg. str. 1, 2
Najważniejsze czynności
- Montaż wspornika ściennego str. 2, 3
- Montaż półki na wsporniku str. 3
Problemy i rozwiązania
Przekroczenie nośności
Upewnij się, że waga sprzętu nie przekracza 7 kg.
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Nośność | 7 kg | Maksymalne obciążenie półki | str. 2 |
Gdzie szukać w PDF
- Zawartość i ostrzeżenia str. 1
- Montaż i instalacja str. 2, 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Półka ścienna StarTech jest przeznaczona do montażu sprzętu A/V. Przed przystąpieniem do instalacji należy upewnić się, że ściana jest w stanie utrzymać co najmniej czterokrotność wagi montowanego sprzętu. Maksymalne dopuszczalne obciążenie półki wynosi 7 kg (15.4 lb).
Zawartość zestawu
- Półka szklana
- Wsporniki
- Wspornik ścienny
- Osłony boczne
- Zestaw śrub (M4, M5, M6)
- Śruby montażowe i kołki
- Zaślepki
- Płyty montażowe
Wymagania montażowe
Do instalacji wymagane są następujące narzędzia:
- Śrubokręt krzyżakowy
- Wiertarka elektryczna (opcjonalnie)
- Wiertła 4 mm lub 8 mm (opcjonalnie)
- Wykrywacz profili (opcjonalnie)
- Poziomica (opcjonalnie)
- Ołówek (opcjonalnie)
Produkt można montować wyłącznie na ścianach z drewnianymi słupkami, z litego betonu lub pustaków.
Montaż
Proces montażu składa się z dwóch głównych etapów: złożenia wsporników półki oraz zamontowania wspornika ściennego.

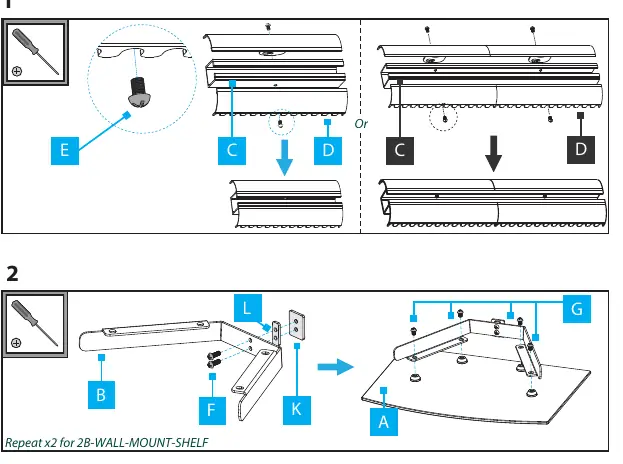

Montaż wsporników
Połącz wsporniki z płytami montażowymi za pomocą śrub M5x14mm i M6x8mm. Następnie przymocuj szklaną półkę do wsporników.
Montaż na ścianie
Wybierz odpowiednią metodę w zależności od typu ściany:

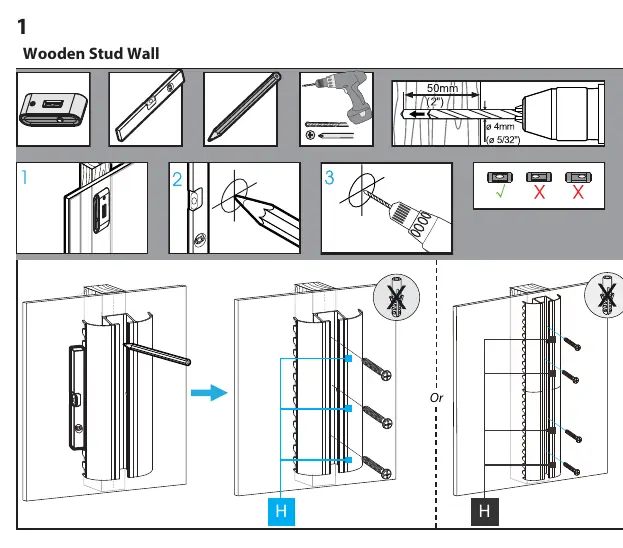

- Ściana z drewnianymi słupkami: Użyj wykrywacza profili, zaznacz miejsca wiercenia, wywierć otwory wiertłem 4 mm i przykręć wspornik ścienny.

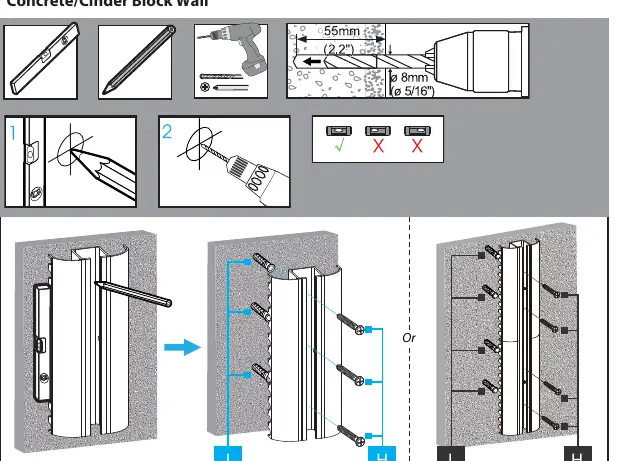

- Ściana betonowa/pustak: Zaznacz miejsca wiercenia, wywierć otwory wiertłem 8 mm, umieść kołki rozporowe i przykręć wspornik ścienny.

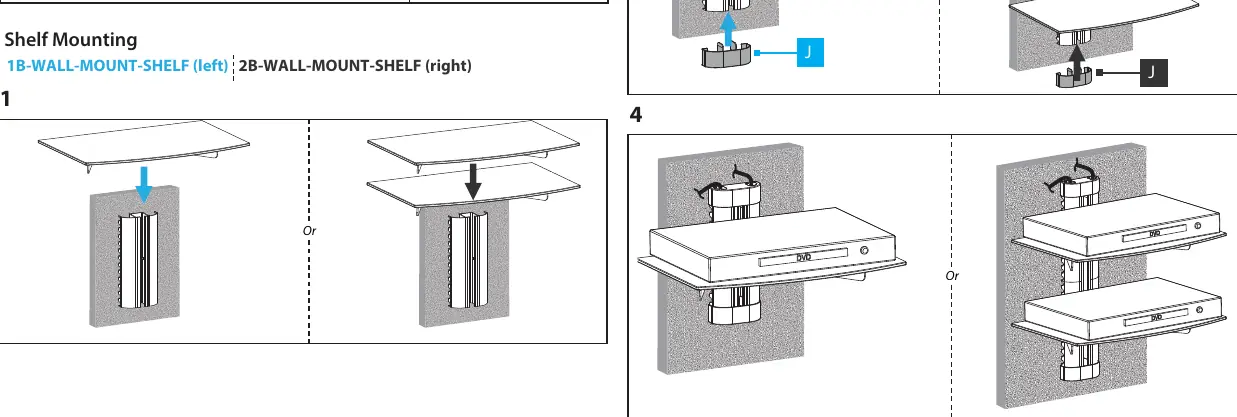

Montaż półki
Po zamontowaniu wspornika ściennego, nasuń półkę na wspornik. Użyj osłon bocznych z rowkami do zarządzania kablami. Na koniec zamontuj zaślepki na górze i dole osłon bocznych. W razie potrzeby wyłam małe wypustki w zaślepkach, aby przeprowadzić kable.
Praktyczna pomoc
Typowe problemy
Półka nie trzyma się stabilnie ściany
Upewnij się, że użyto odpowiednich kołków do typu ściany (drewno, beton, pustak) i że ściana wytrzyma czterokrotność wagi sprzętu.
Przekroczono nośność półki
Maksymalne obciążenie to 7 kg. Nie przekraczaj tego limitu, aby uniknąć uszkodzeń sprzętu lub obrażeń ciała.
Przed użyciem
- Sprawdź, czy zestaw zawiera wszystkie elementy (półki, wsporniki, śruby).
- Upewnij się, że masz śrubokręt krzyżakowy.
- Sprawdź, czy ściana jest wykonana z drewna, betonu lub pustaków.
- Użyj wykrywacza profili (opcjonalnie) do znalezienia drewnianych słupków.
- Użyj poziomicy (opcjonalnie) dla równego montażu.
Ilustracje i schematy
- Strona 2 pokazuje montaż wsporników do półki.
- Strona 2 i 3 pokazują wiercenie otworów i montaż wspornika ściennego w zależności od typu ściany.
Zgodność modelu
- Przeznaczona do montażu na ścianach z drewnianymi słupkami, z litego betonu lub pustaków.
