Instrukcja montażu uchwytu ściennego StarTech WALLMOUNTH2 2U

Najważniejsze informacje

Uchwyt ścienny StarTech WALLMOUNTH2 to rozwiązanie typu 2U przeznaczone do montażu urządzeń 19-calowych, takich jak panele krosowe. Kluczową cechą produktu jest zawias boczny, który umożliwia odchylenie zamontowanego sprzętu w celu uzyskania dostępu do jego tylnej części bez konieczności demontażu. Maksymalne obciążenie uchwytu wynosi 10 kg.

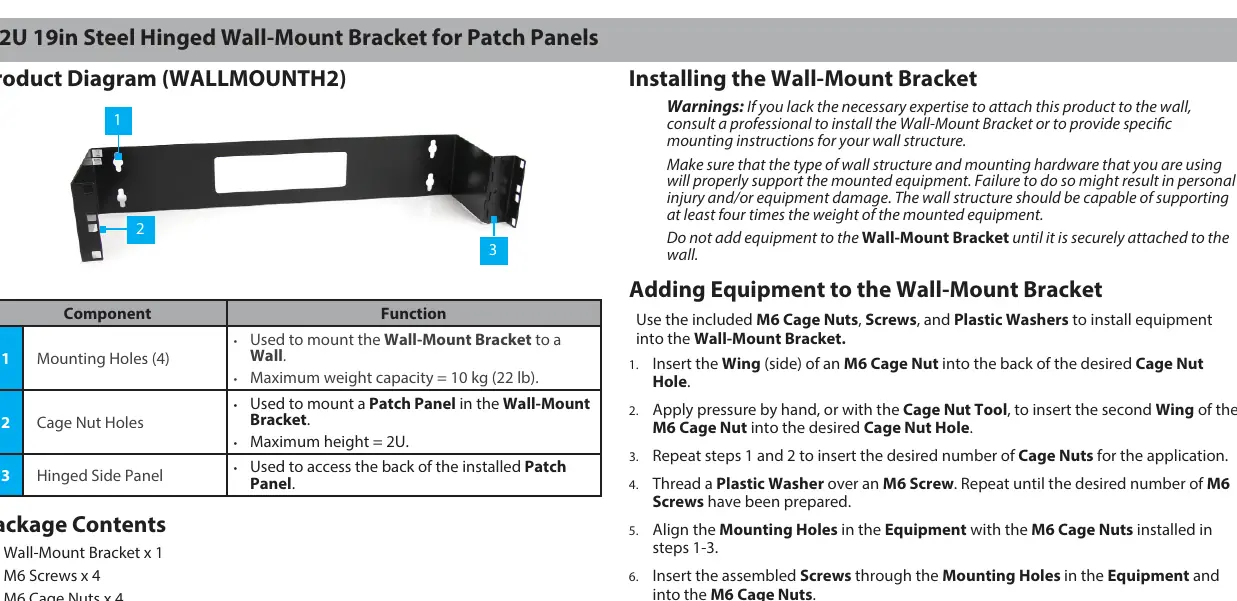

Opis produktu

Uchwyt składa się z solidnej stalowej ramy z otworami montażowymi do ściany oraz otworami na nakrętki klatkowe (cage nuts) do montażu sprzętu. Posiada zawias boczny, który pozwala na łatwe serwisowanie podłączonych kabli.

Zawartość zestawu

• Uchwyt ścienny (1 szt.)
• Śruby M6 (4 szt.)
• Nakrętki klatkowe M6 (4 szt.)
• Podkładki plastikowe (4 szt.)
• Śruby z łbem płaskim M5-25 (4 szt.)
• Kotwy do ścian betonowych (4 szt.)
• Skrócona instrukcja obsługi

Montaż uchwytu na ścianie

Przed montażem upewnij się, że konstrukcja ściany jest w stanie utrzymać co najmniej czterokrotność wagi montowanego sprzętu. Jeśli nie masz odpowiedniego doświadczenia, skonsultuj się z profesjonalistą. Nie montuj żadnego sprzętu na uchwycie, dopóki nie zostanie on bezpiecznie przymocowany do ściany.

Instalacja sprzętu

1. Włóż skrzydełko nakrętki klatkowej M6 w tył otworu montażowego.
2. Użyj siły ręki lub narzędzia do nakrętek klatkowych, aby wsunąć drugie skrzydełko w otwór. Powtórz dla wymaganej liczby nakrętek.
3. Nałóż plastikową podkładkę na śrubę M6.
4. Dopasuj otwory montażowe w urządzeniu do zainstalowanych nakrętek klatkowych.
5. Włóż śruby przez otwory w urządzeniu do nakrętek i dokręć śrubokrętem krzyżakowym.

Dostęp do tyłu panelu

Aby uzyskać dostęp do tyłu panelu krosowego:

1. Podtrzymując ciężar panelu, odkręć dwie śruby M6 z jednej strony (pozostawiając dwie pozostałe śruby po stronie zawiasu).
2. Delikatnie odchyl panel od uchwytu.
3. Po zakończeniu prac, przykręć z powrotem dwie śruby M6.

Uwaga: Przed odchyleniem panelu upewnij się, że jest wystarczająco dużo miejsca, aby panel mógł się swobodnie poruszać.

Bezpieczeństwo

Nie przekraczaj maksymalnego obciążenia wynoszącego 10 kg. Przeciążenie może prowadzić do uszkodzenia sprzętu lub obrażeń ciała. Upewnij się, że powierzchnia montażowa jest odpowiednia dla wagi sprzętu i osprzętu.
