Instrukcja obsługi kamery bezprzewodowej Swann RS-CH222M6UN-WTL-L36W
Szybki przewodnik po instalacji i konfiguracji kamery bezprzewodowej Swann RS-CH222M6UN-WTL-L36W. Dowiedz się, jak zamontować urządzenie, sparować je z rejestratorem NVR oraz optymalnie ustawić zasięg Wi-Fi.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Kamera bezprzewodowa Swann RS-CH222M6UN-WTL-L36W to urządzenie typu Wi-Fi NVR Security Camera, oferujące rozdzielczość 1080p Full HD, technologię SwannNet dla optymalizacji sygnału Wi-Fi, wbudowane reflektory, syreny oraz funkcję True Detect (wykrywanie ciepła i ruchu). Przed użyciem należy zapoznać się z lokalnymi przepisami dotyczącymi monitoringu.
Wskazówki dotyczące lokalizacji
- Wybierz miejsce zapewniające najlepszy widok na monitorowany obszar.
- Zaleca się montaż na wysokości około 4 metrów, skierowany lekko w dół.
- Unikaj kierowania kamery bezpośrednio w stronę nieba, aby uniknąć przyciemnienia pierwszego planu przez światło dzienne.
- Kable i połączenia powinny być chronione przed warunkami atmosferycznymi (np. wewnątrz ściany).
- Nie umieszczaj kabli w pobliżu przewodów elektrycznych pod napięciem, aby uniknąć zakłóceń sygnału.

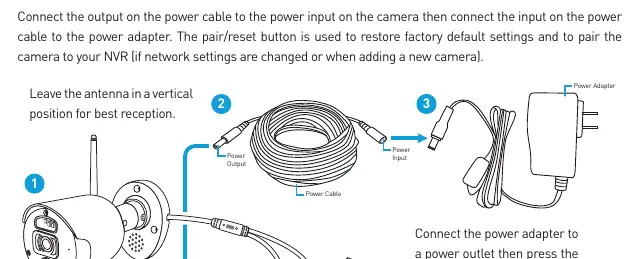

Podłączanie kamery
Aby uruchomić kamerę, podłącz wyjście kabla zasilającego do wejścia zasilania w kamerze, a następnie podłącz zasilacz do gniazdka elektrycznego. Upewnij się, że antena znajduje się w pozycji pionowej dla uzyskania najlepszego odbioru sygnału.

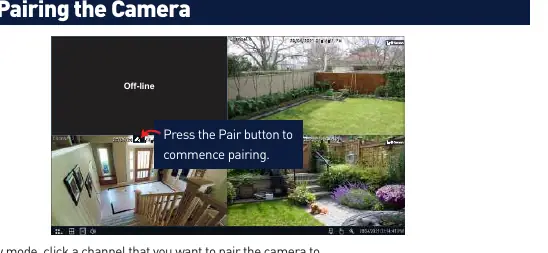

Parowanie kamery
- Włącz tryb Live View na swoim rejestratorze NVR i wybierz kanał, do którego chcesz przypisać kamerę.
- Naciśnij przycisk parowania (Pair) na ekranie interfejsu NVR.
- Zdejmij osłonę przycisku parowania na kamerze.
- Naciśnij i przytrzymaj przycisk parowania na kamerze przez 3 sekundy, a następnie zwolnij go.
- Diody IR kamery zaczną migać, co oznacza proces parowania. Po chwili obraz z kamery pojawi się na ekranie.

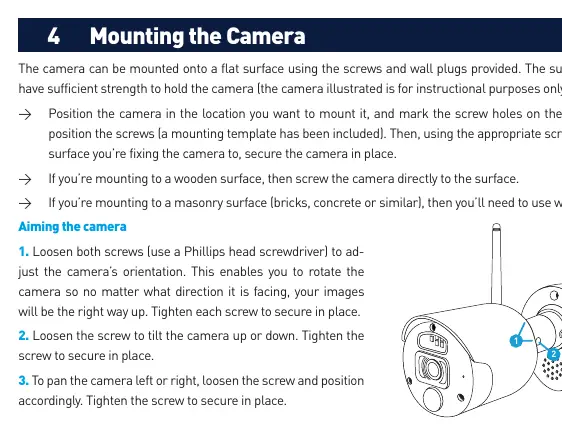

Montaż i ustawienie kamery
Kamerę można zamontować na płaskiej powierzchni za pomocą dołączonych śrub i kołków rozporowych.
- Montaż: Zaznacz otwory montażowe przy użyciu dołączonego szablonu. W przypadku powierzchni drewnianych wkręcaj śruby bezpośrednio; w przypadku muru użyj kołków rozporowych.
- Regulacja: Poluzuj śruby mocujące, aby dostosować orientację kamery (obrót, pochylenie w górę/dół, panoramowanie w lewo/prawo). Po ustawieniu odpowiedniej pozycji dokręć śruby, aby zabezpieczyć kamerę.
Bezpieczeństwo i zgodność
Urządzenie jest zgodne z częścią 15 przepisów FCC. Należy zapewnić minimalną odległość 20 cm między urządzeniem a ciałem użytkownika podczas pracy. Wszelkie modyfikacje niezatwierdzone przez producenta mogą unieważnić gwarancję i prawo do użytkowania sprzętu.
Praktyczna pomoc
Typowe problemy
Kamera nie paruje się z rejestratorem NVR.
Upewnij się, że jesteś w trybie Live View, naciśnij przycisk parowania na ekranie NVR, a następnie przytrzymaj przycisk parowania na kamerze przez 3 sekundy.
Słaby sygnał Wi-Fi lub zakłócenia obrazu.
Upewnij się, że antena kamery jest w pozycji pionowej. Sprawdź, czy kable zasilające nie biegną wzdłuż przewodów elektrycznych pod napięciem.
Przed użyciem
- Sprawdź, czy masz stabilne miejsce montażu o odpowiedniej wytrzymałości.
- Upewnij się, że kable i złącza są zabezpieczone przed wilgocią.
- Sprawdź, czy zasilacz jest podłączony do sprawnego gniazdka elektrycznego.
- Upewnij się, że antena kamery jest ustawiona pionowo.
Ilustracje i schematy
- Schemat połączeń: pokazuje podłączenie zasilacza do kabla zasilającego kamery oraz lokalizację przycisku Pair/Reset.
- Schemat montażu: ilustruje regulację śrub w celu zmiany kąta nachylenia i obrotu kamery.
Zgodność modelu
- Wymaga rejestratora Swann NVR do pełnej konfiguracji funkcji takich jak wykrywanie ruchu i ustawienia obrazu.
