Instrukcja obsługi termostatu White-Rodgers 1F78
Szybki przewodnik po instalacji i obsłudze termostatu White-Rodgers 1F78. Dowiedz się, jak podłączyć przewody, skonfigurować ustawienia, wymienić baterie i rozwiązywać problemy z urządzeniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Termostat 1F78 to nieprogramowalny sterownik temperatury do systemów grzewczych i chłodzących 24V. Wymaga 2 baterii AAA i obsługuje systemy gazowe, olejowe, elektryczne oraz pompy ciepła (bez aux/emergency). str. 1
Najważniejsze czynności
- Resetowanie urządzenia str. 5
- Wymiana baterii str. 2
Pierwsze uruchomienie
- Po montażu i podłączeniu przewodów, włóż baterie, ustaw przełącznik SYSTEM na HEAT lub COOL i ustaw temperaturę strzałkami. str. 2, 3
Problemy i rozwiązania
Sprawdź baterie lub wykonaj reset.
str. 5Konserwacja i reset
- Resetowanie do ustawień fabrycznych: przytrzymaj obie strzałki podczas przełączania systemu z OFF na HEAT. str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 2x AAA | Baterie alkaliczne | str. 2 |
| Zakres temperatury | 7°C do 32°C | Setpoint Temperature Range | str. 5 |
Gdzie szukać w PDF
- Przygotowanie i demontaż str. 1, 2
- Montaż i okablowanie str. 2, 3
- Obsługa i funkcje str. 4
- Dane techniczne i rozwiązywanie problemów str. 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Termostat White-Rodgers 1F78 to nieprogramowalne urządzenie sterujące systemami grzewczymi i chłodzącymi 24V. Przed przystąpieniem do instalacji należy upewnić się, że system jest kompatybilny (urządzenie nie obsługuje systemów wielostopniowych ani napięcia powyżej 30VAC). Przed rozpoczęciem prac montażowych należy bezwzględnie odłączyć zasilanie elektryczne w głównym bezpieczniku.
Przygotowanie i demontaż starego urządzenia
Przed demontażem starego termostatu należy oznaczyć każdy przewód etykietami odpowiadającymi oznaczeniom zacisków. Standardowy termostat składa się z pokrywy, podstawy i subbazy przełączającej. Po odłączeniu przewodów należy zabezpieczyć je przed wpadnięciem do ściany.

Montaż i okablowanie
Montaż polega na przykręceniu podstawy do ściany, podłączeniu przewodów zgodnie ze schematami (dostępnymi w pełnej instrukcji dla różnych konfiguracji systemów) oraz założeniu pokrywy. Należy upewnić się, że przewody nie stykają się ze sobą, co mogłoby spowodować zwarcie.
Obsługa i funkcje
Urządzenie posiada przełącznik FAN (ON/AUTO) oraz SYSTEM (COOL/OFF/HEAT). Temperaturę ustawia się za pomocą strzałek. Termostat wymaga dwóch baterii alkalicznych AAA. Gdy na wyświetlaczu pojawi się komunikat LO BATTERY, należy wymienić baterie na nowe. Bieguny dodatnie (+) muszą być skierowane w prawą stronę.

Konfiguracja
Termostat posiada fabryczne ustawienia, które można dostosować:
- W904: Przecięcie zworki zmienia wyświetlanie temperatury z Fahrenheit na Celsius.
- W905: Przecięcie zworki wydłuża cykl grzania (zalecane dla systemów hydronicznych/wodnych).
- Przełącznik Electric/Gas: Ustawienie ELECTRIC jest wymagane, jeśli system wymaga, aby termostat włączał wentylator przy żądaniu ciepła.
Rozwiązywanie problemów
W przypadku problemów z działaniem, takich jak brak reakcji wyświetlacza lub błędne cykle pracy, należy sprawdzić zasilanie, stan baterii oraz poprawność połączeń przewodów. Resetowanie urządzenia wykonuje się poprzez przytrzymanie obu strzałek podczas przełączania systemu z pozycji OFF na HEAT.
Praktyczna pomoc
Typowe problemy
Zresetuj termostat, przytrzymując obie strzałki podczas przełączania systemu z OFF na HEAT.
Sprawdź, czy przełącznik FAN nie jest ustawiony w pozycji ON.
Sprawdź bezpieczniki, zasilanie pieca oraz czy przewody są pewnie dokręcone do zacisków.
Przed użyciem
- Wyłącz zasilanie główne przed rozpoczęciem prac.
- Oznacz przewody przed odłączeniem starego termostatu.
- Upewnij się, że system jest kompatybilny (24V, nie wielostopniowy).
- Przygotuj śrubokręt płaski i wiertarkę.
- Sprawdź, czy posiadasz 2 nowe baterie alkaliczne AAA.
Parametry w praktyce
- Zakres temperatury
- 45°F do 90°F (7°C do 32°C).
Ilustracje i schematy
- Schematy połączeń (Fig 2-7) pokazują konfiguracje dla różnych systemów (heat only, cool only, heat pump).

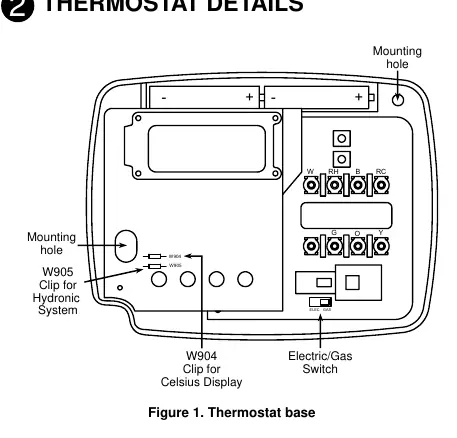

- Przełącznik Electric/Gas (Fig 1) ustawia sterowanie wentylatorem.
Zgodność modelu
- Niekompatybilny z systemami powyżej 30VAC, 1.5A.
- Niekompatybilny z systemami wielostopniowymi.
- Niekompatybilny z systemami 110/240V (Line Voltage).
