Instrukcja obsługi termostatu elektronicznego White-Rodgers 1F80-224

Poznaj funkcje i sposób programowania termostatu White-Rodgers 1F80-224. Instrukcja zawiera schematy podłączenia, konfigurację trybów pracy oraz wskazówki dotyczące rozwiązywania problemów.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Termostat 1F80-224 to programowalne urządzenie do sterowania systemami grzewczymi i chłodzącymi. Programowanie odbywa się za pomocą przycisku PRGM, a konfiguracja zaawansowana (np. blokada sprężarki, podświetlenie) poprzez menu dostępne po naciśnięciu PRGM i RUN jednocześnie. str. 4, 5

Najważniejsze czynności

  • Resetowanie termostatu str. 6, 7
  • Programowanie harmonogramu str. 6

Pierwsze uruchomienie

  • Usuń zawleczkę baterii, aby włączyć zasilanie. str. 2
  • Ustaw przełącznik GAS/ELECTRIC na tylnej stronie obudowy. str. 2

Problemy i rozwiązania

Brak reakcji systemu

Sprawdź bezpieczniki, zasilanie pieca oraz czy przewody są dobrze dokręcone w zaciskach.

str. 7

Konserwacja i reset

  • Resetowanie urządzenia: naciśnij jednocześnie przyciski strzałek oraz przycisk TIME. str. 6, 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Zakres temperatury 45°F - 90°F (7°C - 32°C) Zakres nastawy temperatury str. 1
Zasilanie 2x AA Baterie alkaliczne str. 1, 2

Gdzie szukać w PDF

  • Specyfikacje i ostrzeżenia str. 1
  • Instalacja str. 2
  • Schematy podłączenia str. 3
  • Obsługa i konfiguracja str. 4, 5
  • Rozwiązywanie problemów str. 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Rysunek 1: Podstawa termostatu i lokalizacja przełącznika GAS/ELECTRIC Strona 2 Rysunek 8: Wyświetlacz, przyciski i przełączniki Strona 4

Najważniejsze informacje z instrukcji

Termostat White-Rodgers 1F80-224 to programowalne urządzenie elektroniczne przeznaczone do systemów niskonapięciowych (8-30 VAC). Uwaga: Nie należy używać tego termostatu z systemami o napięciu sieciowym (line voltage). Urządzenie wymaga zasilania bateryjnego (2x AA). Przed przystąpieniem do instalacji należy bezwzględnie odłączyć zasilanie w głównym wyłączniku prądu.

Instalacja termostatu

Proces instalacji obejmuje następujące kroki:

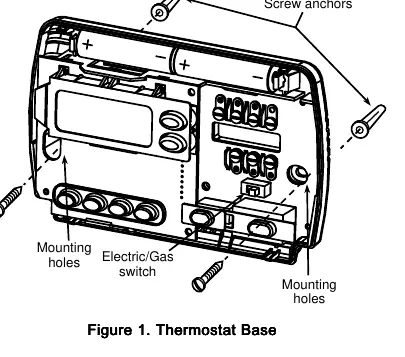

Rysunek 1: Podstawa termostatu i lokalizacja przełącznika GAS/ELECTRIC
Rysunek 1: Podstawa termostatu i lokalizacja przełącznika GAS/ELECTRIC
  • Wyłączenie zasilania elektrycznego systemu.
  • Demontaż starego termostatu i oznaczenie przewodów przed ich odłączeniem.
  • Montaż podstawy termostatu na ścianie przy użyciu dołączonych śrub.
  • Podłączenie przewodów zgodnie z odpowiednim schematem (zależnie od typu systemu: ogrzewanie, chłodzenie, pompa ciepła).
  • Włożenie baterii (zwracając uwagę na polaryzację) i założenie pokrywy.

Obsługa i programowanie

Termostat umożliwia ustawienie czterech oddzielnych okresów czasowych dla ogrzewania i chłodzenia. Aby zaprogramować urządzenie:

Rysunek 8: Wyświetlacz, przyciski i przełączniki
Rysunek 8: Wyświetlacz, przyciski i przełączniki
  • Ustaw aktualny czas przyciskiem TIME.
  • Użyj przycisku PRGM, aby przejść do trybu programowania.
  • Wybierz okres (np. 1st Heat) i ustaw czas oraz temperaturę za pomocą przycisków strzałek.
  • Po zakończeniu programowania naciśnij RUN.

Funkcja Temporary Hold pozwala na tymczasową zmianę temperatury na określony czas (od 15 minut do 8 godzin), po czym termostat automatycznie powróci do zaprogramowanego harmonogramu.

Dostęp do menu konfiguracji uzyskuje się poprzez naciśnięcie przycisków PRGM i RUN jednocześnie (w trybie RUN). Menu pozwala na zmianę ustawień takich jak:

  • Czas trwania Temporary Hold.
  • Szybkość cyklu grzania (FA - szybki, SL - wolny dla systemów hydronicznych).
  • Podświetlenie wyświetlacza (ON/OFF).
  • Blokada sprężarki (LOC ON/OFF - ochrona przed zbyt częstym włączaniem).
  • Kalibracja temperatury wyświetlanej (4 LO do 4 HI).
  • Zmiana jednostek temperatury (F/C).

Rozwiązywanie problemów

W przypadku problemów z działaniem, takich jak brak reakcji wyświetlacza lub błędne działanie, można wykonać reset urządzenia, naciskając jednocześnie przyciski strzałek oraz przycisk TIME. Jeśli problem nadal występuje, należy sprawdzić połączenia przewodów oraz stan baterii.

Praktyczna pomoc

Typowe problemy

Brak ogrzewania lub chłodzenia

Sprawdź bezpiecznik, wyłącznik zasilania pieca oraz czy przewody są poprawnie podłączone do zacisków termostatu.

Wyświetlacz jest pusty lub nie reaguje

Wymień baterie na nowe (2x AA). Jeśli to nie pomaga, wykonaj reset urządzenia naciskając jednocześnie przyciski strzałek i TIME.

Termostat nie przestrzega programu

Sprawdź, czy ustawienia AM/PM dla zegara oraz dla poszczególnych okresów w programie są poprawne.

Przed użyciem

  • Upewnij się, że system jest niskonapięciowy (8-30 VAC). Nie używaj z systemami o napięciu sieciowym.
  • Oznacz przewody przed odłączeniem starego termostatu.
  • Usuń zawleczkę baterii przed pierwszym uruchomieniem.
  • Ustaw przełącznik GAS/ELECTRIC na tylnej stronie urządzenia zgodnie z typem systemu (ELECTRIC dla systemów wymagających sterowania wentylatorem przez termostat).
  • Sprawdź, czy temperatura zewnętrzna jest powyżej 50°F (10°C) przed uruchomieniem chłodzenia.

Parametry w praktyce

Zakres temperatury nastawy
45°F do 90°F (7°C do 32°C).
Obciążenie maksymalne
1.5 Ampera łącznie dla wszystkich zacisków.

Ilustracje i schematy

  • Rysunek 1: Pokazuje montaż podstawy termostatu, lokalizację otworów montażowych oraz przełącznika GAS/ELECTRIC.
  • Rysunki 2-7: Przedstawiają schematy okablowania dla różnych konfiguracji systemów (ogrzewanie, chłodzenie, pompy ciepła).

Zgodność modelu

  • Kompatybilny z systemami standardowymi (heat/cool), elektrycznymi, gazowymi, olejowymi, hydronicznymi oraz pompami ciepła jednostopniowymi.
  • NIE używać z systemami wielostopniowymi.
  • NIE używać z systemami 3-przewodowymi strefowymi hydronicznymi.
