Instrukcja obsługi termostatu programowalnego 1F80-382

Szybki przewodnik po instalacji i obsłudze termostatu programowalnego 1F80-382. Dowiedz się, jak zaprogramować harmonogramy ogrzewania i chłodzenia, skonfigurować menu ustawień oraz rozwiązać typowe problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Termostat 1F80-382 to programowalne urządzenie do sterowania systemami grzewczymi i chłodzącymi. Umożliwia ustawienie harmonogramów 5-dniowych/1-dniowych/1-dniowych, posiada podświetlany wyświetlacz i jest zasilany bateryjnie. str. 1

Najważniejsze czynności

  • Programowanie harmonogramu str. 6
  • Resetowanie termostatu str. 7

Pierwsze uruchomienie

  • Usuwanie zawleczki baterii str. 2

Problemy i rozwiązania

Brak reakcji wyświetlacza

Wymień baterie lub wykonaj reset urządzenia.

str. 8

Konserwacja i reset

  • Resetowanie urządzenia str. 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 8 do 30 VAC Zakres napięcia pracy str. 1
Zakres temperatury 45°F - 90°F Zakres nastawy temperatury str. 1

Gdzie szukać w PDF

  • Instalacja str. 2
  • Schematy okablowania str. 3
  • Obsługa i programowanie str. 4, 5, 6
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Podstawa termostatu (Figure 1) Strona 2 Schemat okablowania (Figure 2) Strona 3 Wyświetlacz i przyciski (Figure 8) Strona 4

Najważniejsze informacje

Termostat 1F80-382 to programowalne urządzenie elektroniczne przeznaczone do sterowania systemami grzewczymi i chłodzącymi. Urządzenie obsługuje systemy 5-dniowe (tydzień), 1-dniowe (sobota) i 1-dniowe (niedziela) z czterema okresami czasowymi na dobę. Termostat jest zasilany dwiema bateriami alkalicznymi AA.

Ostrzeżenie: Urządzenie przeznaczone jest wyłącznie do systemów niskonapięciowych. Nie używać z systemami o napięciu sieciowym. Przed instalacją należy odłączyć zasilanie elektryczne.

Instalacja

Przed montażem należy zidentyfikować przewody starego termostatu i oznaczyć je zgodnie z załączonymi etykietami. Nie dopuścić do wpadnięcia przewodów do ściany.

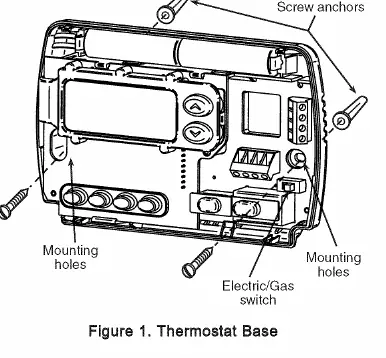

Podstawa termostatu (Figure 1)
Podstawa termostatu (Figure 1)

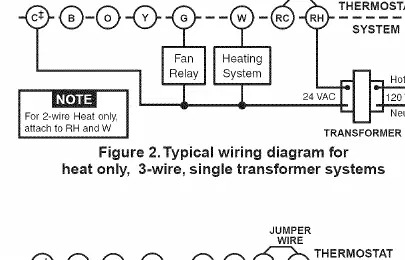

Schemat okablowania (Figure 2)
Schemat okablowania (Figure 2)
  • Zdejmij pokrywę termostatu, ciągnąc ją prosto z podstawy.
  • Ustaw przełącznik ELECTRIC/GAS na tylnej stronie urządzenia w odpowiedniej pozycji (ELECTRIC dla systemów wymagających sterowania wentylatorem przez termostat).
  • Przymocuj podstawę do ściany za pomocą śrub, używając poziomicy dla precyzji.
  • Podłącz przewody do odpowiednich zacisków zgodnie ze schematami (Rysunki 2-7 w instrukcji).
  • Włóż baterie AA, pamiętając o usunięciu zawleczki zabezpieczającej.

Obsługa i programowanie

Termostat posiada przyciski TIME, PRGM, RUN, HOLD oraz przełączniki FAN (ON/AUTO) i SYSTEM (COOL/OFF/HEAT). Wyświetlacz LCD pokazuje aktualny czas, temperaturę oraz status pracy.

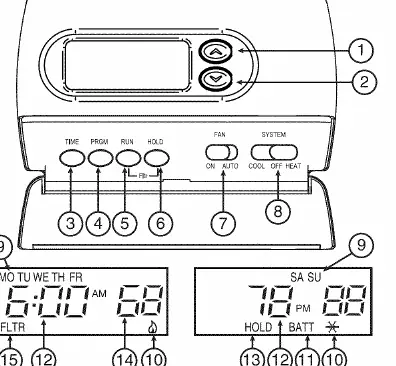

Wyświetlacz i przyciski (Figure 8)
Wyświetlacz i przyciski (Figure 8)

Aby zaprogramować harmonogram:

  1. Ustaw aktualny czas i dzień, używając przycisku TIME oraz przycisków regulacji temperatury.
  2. Przełącz SYSTEM na HEAT lub COOL.
  3. Naciśnij PRGM, aby wejść w tryb programowania.
  4. Użyj przycisków regulacji temperatury, aby ustawić żądaną temperaturę dla danego okresu.
  5. Naciśnij TIME, aby ustawić czas rozpoczęcia okresu.
  6. Naciśnij PRGM, aby przejść do kolejnego okresu.
  7. Po zakończeniu programowania naciśnij RUN.

Aby wejść do menu konfiguracji, upewnij się, że termostat jest w trybie RUN, a następnie naciśnij jednocześnie PRGM i RUN. Menu pozwala na ustawienie:

  • Czasu tymczasowego wstrzymania (Temporary Hold).
  • Szybkości cyklu grzania (FA - Fast lub SL - Slow).
  • Podświetlenia wyświetlacza (ON/OFF).
  • Funkcji Energy Management Recovery (EMR).
  • Przypomnienia o wymianie filtra (0-1950 godzin).
  • Blokady sprężarki (LOC ON/OFF).
  • Korekty temperatury wyświetlanej (4 LO do 4 HI).
  • Jednostek temperatury (F lub C).

Rozwiązywanie problemów

W przypadku problemów z działaniem, takich jak brak reakcji wyświetlacza lub błędne działanie, można wykonać reset urządzenia, naciskając jednocześnie przyciski regulacji temperatury oraz TIME. Jeśli problem nadal występuje, należy sprawdzić połączenia przewodów, stan baterii oraz bezpieczniki w instalacji domowej.

Praktyczna pomoc

Typowe problemy

Brak ogrzewania lub chłodzenia

Sprawdź bezpiecznik lub wyłącznik automatyczny, upewnij się, że przełącznik zasilania pieca jest w pozycji ON oraz że drzwi komory dmuchawy są prawidłowo zamknięte.

Termostat nie realizuje programu

Sprawdź ustawienia AM/PM na zegarze oraz w harmonogramie programowania.

Pusty wyświetlacz lub brak reakcji

Wymień baterie na nowe lub wykonaj reset urządzenia.

Przed użyciem

  • Odłącz zasilanie elektryczne w głównej skrzynce bezpieczników przed instalacją.
  • Usuń zawleczkę baterii, aby uruchomić zasilanie.
  • Upewnij się, że system jest niskonapięciowy (nie używaj z systemami o napięciu sieciowym).
  • Ustaw przełącznik ELECTRIC/GAS na tylnej stronie termostatu zgodnie z typem systemu grzewczego.

Parametry w praktyce

Zakres temperatury nastawy
45°F do 90°F (7°C do 32°C).
Obciążenie elektryczne
8 do 30 VAC 50/60 Hz lub D.C.; maks. 1.5 A łącznie.
Zakres wilgotności pracy
0 do 90% RH (bez kondensacji).

Ilustracje i schematy

  • Rysunek 1: Podstawa termostatu z otworami montażowymi i przełącznikiem Electric/Gas.
  • Rysunki 2-7: Schematy okablowania dla różnych systemów (ogrzewanie, chłodzenie, pompy ciepła).

Zgodność modelu

  • Kompatybilny z systemami standardowymi (heat/cool), elektrycznymi, gazowymi/olejowymi, hydronicznymi i pompami ciepła jednostopniowymi.
  • Nie używać z systemami wielostopniowymi.
  • Nie używać z systemami przekraczającymi 30 VAC i 1.5 A.
