Instrukcja obsługi termostatu programowalnego White-Rodgers 1F80-51
Kompletny przewodnik po termostacie programowalnym White-Rodgers 1F80-51. Dowiedz się, jak zainstalować urządzenie, podłączyć przewody, zaprogramować harmonogramy ogrzewania i chłodzenia oraz rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Termostat White-Rodgers 1F80-51 to programowalne urządzenie cyfrowe do sterowania systemami grzewczymi i chłodzącymi. Wymaga 3 baterii AA i jest przeznaczone wyłącznie do systemów niskonapięciowych. str. 1
Najważniejsze czynności
- Programowanie harmonogramu str. 6
- Wymiana baterii str. 2
Pierwsze uruchomienie
- Usuń zawleczkę baterii, ustaw czas i dzień tygodnia przyciskiem SET TIME, a następnie zaprogramuj harmonogram. str. 2, 6
Problemy i rozwiązania
Wyświetlacz pokazuje tylko BATTERY
Wymień baterie na nowe.
str. 4, 5Konserwacja i reset
- Wymiana baterii: Włóż 3 nowe baterie AA wzdłuż górnej części podstawy, biegunami dodatnimi do lewej. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 8 do 30 VAC 50/60 Hz lub D.C. | Napięcie pracy termostatu. | str. 1 |
| Obciążenie | 1.5 A | Maksymalne łączne obciążenie. | str. 1 |
Gdzie szukać w PDF
- Instalacja i specyfikacja str. 1, 2
- Schematy okablowania str. 3
- Obsługa i programowanie str. 4, 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Termostat White-Rodgers 1F80-51 jest przeznaczony wyłącznie do systemów niskonapięciowych. Nie używaj go z systemami napięcia sieciowego (line voltage). Przed przystąpieniem do instalacji należy bezwzględnie odłączyć zasilanie w skrzynce bezpieczników. Urządzenie wymaga 3 baterii alkalicznych typu AA. W przypadku wątpliwości co do typu instalacji (niskonapięciowa, millivolt, sieciowa), skontaktuj się z wykwalifikowanym elektrykiem lub serwisantem HVAC.
Opis urządzenia
Termostat 1F80-51 to cyfrowe urządzenie programowalne, które umożliwia ustawienie harmonogramów ogrzewania i chłodzenia. Posiada funkcję 5-dniowego (dni robocze) i 2-dniowego (weekend) programowania, wyświetlacz LCD pokazujący temperaturę i czas, oraz funkcje nadpisania temperatury (Hold/Override).
Instalacja
Proces instalacji obejmuje:
- Wyłączenie zasilania systemu.
- Demontaż starego termostatu i oznaczenie przewodów przed ich odłączeniem.

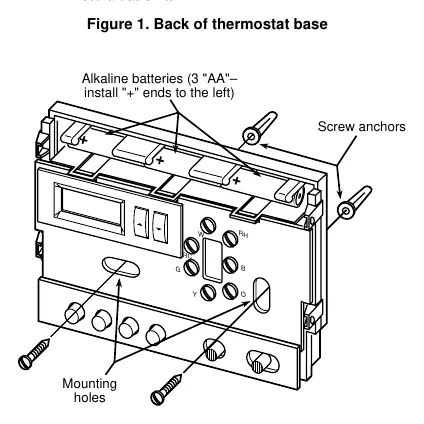

- Montaż podstawy termostatu na ścianie przy użyciu dołączonych śrub.
- Podłączenie przewodów zgodnie z odpowiednim schematem (patrz sekcja schematów okablowania w instrukcji).
- Ustawienie przełącznika Electric/Gas na podstawie termostatu (pozycja ELECTRIC dla systemów z przekaźnikiem wentylatora, GAS dla systemów z sekwencerami).
- Włożenie 3 baterii AA (bieguny dodatnie do lewej strony).
Konfiguracja i obsługa

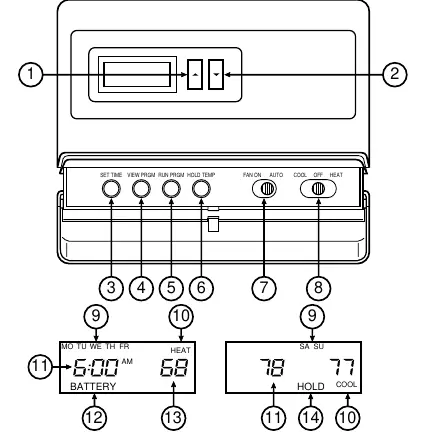

Po instalacji należy usunąć zawleczkę baterii. Aby ustawić czas i dzień tygodnia, użyj przycisku SET TIME. Programowanie harmonogramu odbywa się poprzez przycisk VIEW PRGM. Możesz ustawić 4 okresy czasu na dobę dla ogrzewania i chłodzenia. Termostat posiada funkcję tymczasowego nadpisania temperatury (do następnego okresu) oraz funkcję HOLD (stałe utrzymanie temperatury).
Rozwiązywanie problemów
Jeśli wyświetlacz pokazuje tylko napis BATTERY, baterie są wyczerpane i należy je wymienić. Jeśli system nie reaguje, sprawdź poprawność podłączenia przewodów oraz pozycję przełącznika SYSTEM (HEAT/COOL). W przypadku systemów hydronicznych (woda/para), upewnij się, że termostat jest skonfigurowany w trybie H (hydronic) zamiast A (forced air) poprzez przytrzymanie przycisków SET TIME i VIEW PRGM w trybie HEAT.
Dane techniczne
- Zasilanie: 8 do 30 VAC 50/60 Hz lub D.C.
- Obciążenie maksymalne: 1.5 Ampera (łącznie dla wszystkich terminali).
- Zakres temperatury zadanej: 45°F do 90°F (7°C do 32°C).
- Zakres temperatury otoczenia: 32°F do 105°F.
Praktyczna pomoc
Typowe problemy
Wyświetlacz pokazuje tylko napis BATTERY
Baterie są wyczerpane. Wymień 3 baterie alkaliczne AA na nowe.
System nie załącza się poprawnie
Sprawdź, czy przełącznik SYSTEM jest w pozycji HEAT lub COOL oraz czy temperatura zadana jest odpowiednio wyższa lub niższa od temperatury pomieszczenia.
Błędne działanie w systemie hydronicznym
Upewnij się, że termostat jest ustawiony w tryb H (hydronic). W trybie HEAT przytrzymaj SET TIME i VIEW PRGM, aż pojawi się H.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Upewnij się, że system jest niskonapięciowy (nie używaj z napięciem sieciowym).
- Zidentyfikuj przewody starego termostatu przed odłączeniem.
- Włóż 3 nowe baterie alkaliczne AA (bieguny + do lewej).
- Ustaw przełącznik Electric/Gas na podstawie termostatu zgodnie z typem systemu.
Parametry w praktyce
- Zakres temperatury
- Możliwość ustawienia temperatury od 7°C do 32°C (45°F - 90°F).
Zgodność modelu
- Nie używać z systemami wielostopniowymi.
- Nie używać z systemami powyżej 30 VAC i 1.5 A.
- Nie używać z 3-przewodowymi systemami strefowymi hydronicznymi.
