Instrukcja obsługi termostatu White Rodgers 1F78-144

Kompletny przewodnik instalacji i obsługi termostatu White Rodgers 1F78-144. Dowiedz się, jak podłączyć przewody, skonfigurować ustawienia, wymienić baterie i rozwiązywać problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Termostat White Rodgers 1F78-144 to nieprogramowalne urządzenie sterujące systemami grzewczymi i chłodzącymi 24V. Wymaga 2 baterii AAA i obsługuje różne konfiguracje okablowania (gaz, olej, elektryczne, pompy ciepła). str. 1, 2

Najważniejsze czynności

Resetowanie termostatu str. 5, 8
Wymiana baterii str. 2, 11

Pierwsze uruchomienie

Montaż i podłączenie str. 2, 3

Problemy i rozwiązania

Brak reakcji wyświetlacza

Wymień baterie lub wykonaj reset.

str. 5, 6

Konserwacja i reset

Resetowanie do ustawień fabrycznych str. 5, 8

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	2x AAA	Baterie alkaliczne	str. 2, 11

Gdzie szukać w PDF

Przygotowanie i montaż str. 1, 2
Schematy okablowania str. 3
Obsługa i funkcje str. 4
Specyfikacja i rozwiązywanie problemów str. 5, 6

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 2

Strona 4

Najważniejsze informacje z instrukcji

Termostat White Rodgers 1F78-144 to nieprogramowalne urządzenie sterujące systemami grzewczymi i chłodzącymi 24V. Urządzenie wymaga zasilania dwiema bateriami alkalicznymi AAA. Przed przystąpieniem do instalacji należy upewnić się, że system jest kompatybilny (urządzenie nie obsługuje systemów powyżej 30VAC/1.5A oraz systemów wielostopniowych).

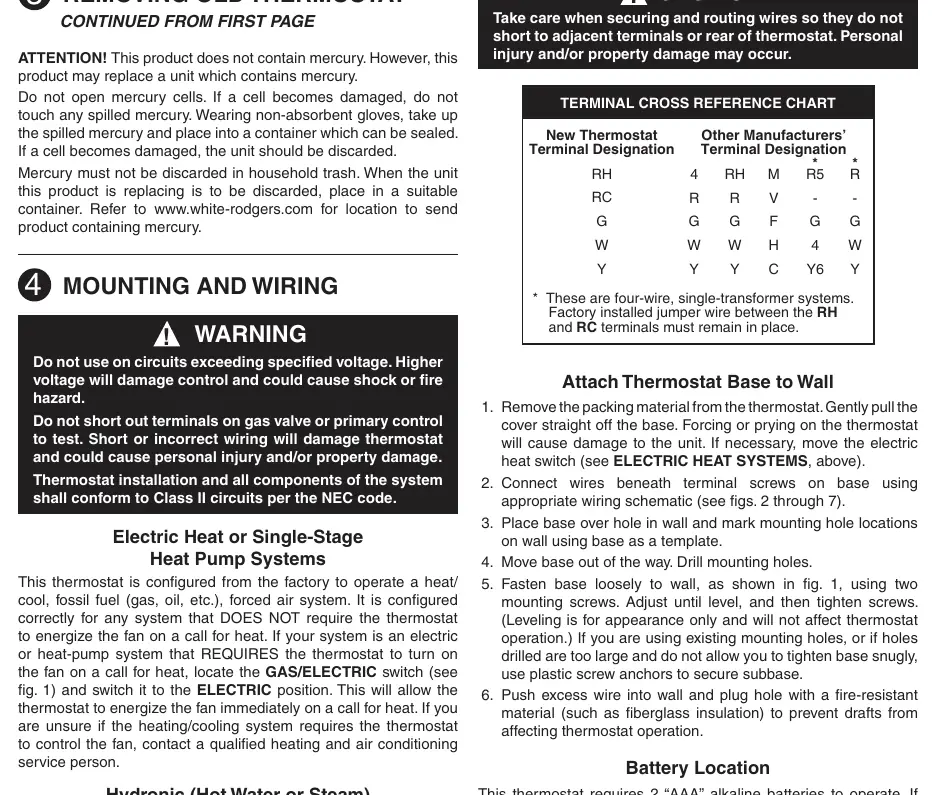

Montaż i podłączenie

Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie systemu w skrzynce bezpiecznikowej. Przed odłączeniem przewodów od starego termostatu, należy oznaczyć każdy z nich zgodnie z oznaczeniami terminali.

Narzędzia: Wiertarka z wiertłem 3/16 cala, śrubokręt płaski, obcinaczki do przewodów.
Montaż: Zamocuj podstawę termostatu do ściany, używając dołączonych śrub. Upewnij się, że przewody nie są zwarte i nie dotykają sąsiednich terminali.
Okablowanie: Podłącz przewody zgodnie z odpowiednim schematem (dostępne schematy dla systemów: tylko grzanie, tylko chłodzenie, grzanie/chłodzenie, pompy ciepła).

Obsługa i ustawienia

Termostat posiada przełączniki FAN (ON/AUTO) oraz SYSTEM (COOL/OFF/HEAT). Wyświetlacz pokazuje aktualną temperaturę oraz ikonę baterii w przypadku konieczności ich wymiany.

Ustawianie temperatury: Użyj strzałek góra/dół, aby ustawić żądaną temperaturę.
Zmiana jednostek (°F/°C): Możliwa poprzez przecięcie zworki W904 na płytce drukowanej.
Systemy hydroniczne: Przecięcie zworki W905 wydłuża cykl grzania, co jest zalecane dla systemów wodnych lub parowych.
Podświetlenie: Można włączyć w ustawieniach (dostępne w nowszych modelach).

Konserwacja i rozwiązywanie problemów

Jeśli wyświetlacz jest pusty lub urządzenie działa nieprawidłowo, należy wymienić baterie lub wykonać reset. Reset wykonuje się poprzez jednoczesne naciśnięcie strzałek góra i dół przy przesuwaniu przełącznika SYSTEM z pozycji OFF na HEAT.

W przypadku problemów z cyklami pracy (zbyt częste włączanie/wyłączanie), sprawdź lokalizację termostatu lub ustawienia zworek. Jeśli system nie reaguje, sprawdź bezpieczniki, zasilanie pieca oraz poprawność podłączenia przewodów.

Praktyczna pomoc

Typowe problemy

Wyświetlacz wygaszony lub brak reakcji

Wymień baterie na nowe (2x AAA) lub zresetuj termostat (Up+Down przy przełączaniu OFF na HEAT).

System nie włącza się

Sprawdź bezpieczniki, zasilanie pieca, ustawienia przełącznika SYSTEM i poprawność podłączenia przewodów.

Częste cykle włączania/wyłączania

Sprawdź lokalizację termostatu lub przytnij zworkę W905 dla systemów hydronicznych.

Przed użyciem

Wyłącz zasilanie systemu przed montażem
Oznacz przewody przed odłączeniem starego termostatu
Upewnij się, że system jest kompatybilny (24V)
Przygotuj 2 baterie alkaliczne AAA
Sprawdź, czy wymagane jest ustawienie przełącznika GAS/ELECTRIC

Parametry w praktyce

Zakres temperatury: 45°F do 90°F (7°C do 32°C)

Ilustracje i schematy

Fig 1: Rozmieszczenie przycisków, otworów montażowych i zworek (W904, W905).
Fig 2-7: Schematy podłączenia dla różnych typów systemów (grzanie, chłodzenie, pompy ciepła).

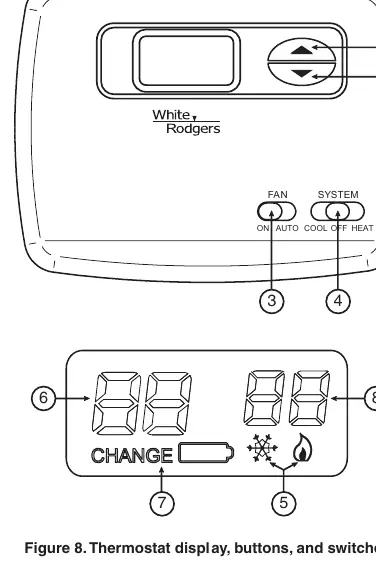

Fig 8: Opis elementów wyświetlacza i przycisków.

Zgodność modelu

Nie obsługuje systemów powyżej 30VAC/1.5A.
Nie obsługuje systemów wielostopniowych.
Wymaga zasilania 24V.
