Instrukcja montażu drzwi wahadłowych TMI Polar-Pro
Kompletny przewodnik montażu i regulacji drzwi wahadłowych TMI Polar-Pro. Instrukcja zawiera szczegółowe metody instalacji (Inside Surface, In-Jamb, Wall/In-Jamb), wskazówki dotyczące centrowania paneli oraz regulacji naciągu sprężyn.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy montażu drzwi wahadłowych TMI Polar-Pro. Do poprawnej instalacji wymagana jest pomoc drugiej osoby. Do montażu nie należy używać gwoździ; należy korzystać wyłącznie z dołączonych śrub (1/4" x 1 1/2") oraz podkładek. Przed przystąpieniem do prac upewnij się, że ościeżnica jest wystarczająco wytrzymała, aby utrzymać ciężar drzwi.

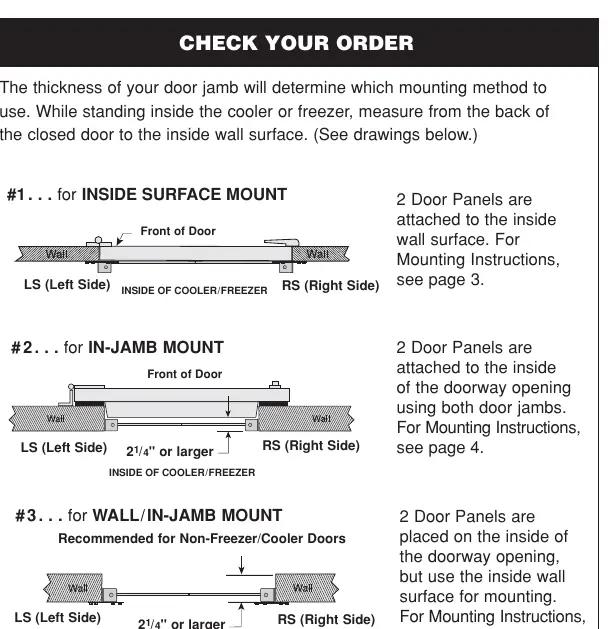

Wybór metody montażu
Wybór metody zależy od grubości ościeżnicy oraz typu drzwi (chłodnicze/mroźnicze lub standardowe). Należy zmierzyć odległość od tyłu zamkniętych drzwi do wewnętrznej powierzchni ściany:
- #1 Inside Surface Mount: Panele montowane na wewnętrznej powierzchni ściany.

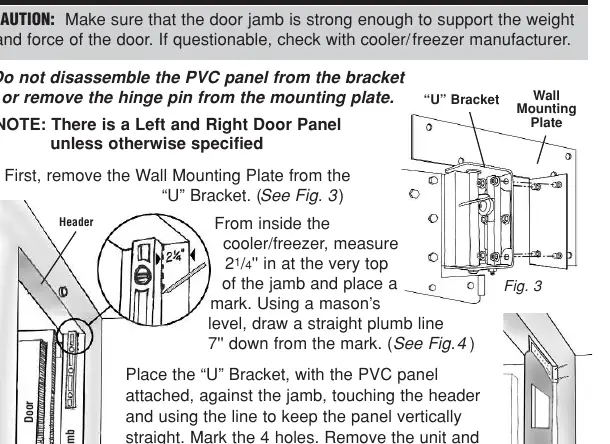

- #2 In-Jamb Mount: Panele montowane wewnątrz otworu drzwiowego przy użyciu obu ościeżnic.

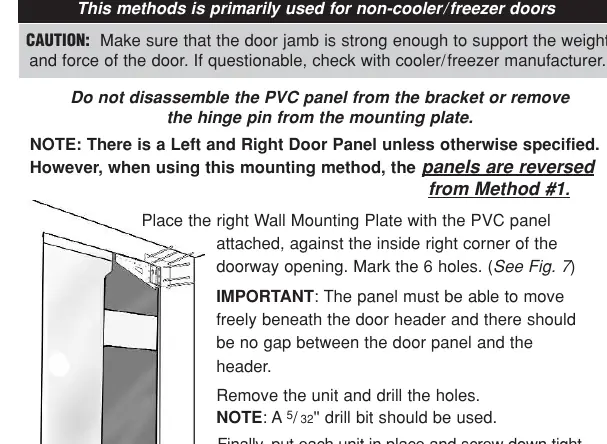

- #3 Wall/In-Jamb Mount: Panele umieszczone wewnątrz otworu drzwiowego, ale montowane do wewnętrznej powierzchni ściany (zalecane dla drzwi innych niż chłodnicze/mroźnicze).
Instrukcja montażu
Ogólne kroki dla wszystkich metod wymagają użycia wiertła 5/32" do przygotowania otworów montażowych. Należy zachować szczególną ostrożność, aby nie demontować paneli PVC z uchwytów ani nie usuwać sworzni zawiasów.
- Przygotowanie: Zaznacz otwory zgodnie z wybraną metodą montażu. Upewnij się, że panel porusza się swobodnie pod nadprożem i nie ma między nimi szczeliny.
- Wiercenie i mocowanie: Po zaznaczeniu otworów, wywierć je wiertłem 5/32". Przykręć uchwyty mocno do ościeżnicy lub ściany za pomocą dostarczonych śrub i podkładek.
Regulacje końcowe
Po zamontowaniu drzwi mogą wymagać drobnych korekt:

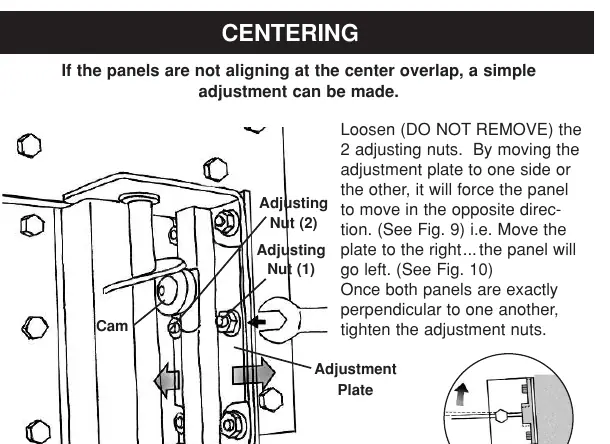

- Centrowanie: Jeśli panele nie pokrywają się w środku, poluzuj (nie wykręcaj całkowicie) dwie nakrętki regulacyjne. Przesunięcie płytki regulacyjnej w jedną stronę spowoduje ruch panelu w przeciwnym kierunku. Po ustawieniu dokręć nakrętki.

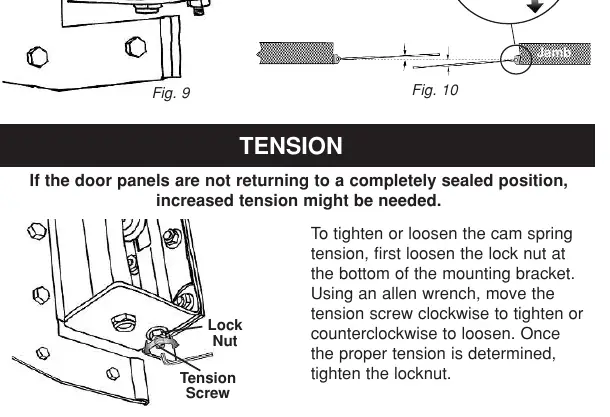

- Naciąg (Tension): Jeśli drzwi nie wracają do pozycji zamkniętej, należy zwiększyć naciąg. Poluzuj nakrętkę blokującą na dole uchwytu, użyj klucza imbusowego, aby obrócić śrubę naciągu zgodnie z ruchem wskazówek zegara (zwiększenie naciągu) lub przeciwnie (zmniejszenie). Po ustawieniu dokręć nakrętkę blokującą.
- Uszczelnianie: Jeśli panele są zbyt długie i wyginają się, należy przyciąć dolną krawędź, zachowując zalecany prześwit 1/8".
Praktyczna pomoc
Typowe problemy
Panel wygina się na dole
Panel jest zbyt długi. Należy przyciąć dolną krawędź, zachowując prześwit 1/8 cala.
Panele nie schodzą się w środku
Wymagana regulacja centrowania. Poluzuj nakrętki regulacyjne na płytce i przesuń ją, aby wymusić ruch panelu w odpowiednim kierunku.
Drzwi nie domykają się szczelnie
Zwiększ naciąg sprężyny za pomocą śruby naciągu znajdującej się na dole uchwytu montażowego.
Przed użyciem
- Upewnij się, że masz pomocnika do instalacji.
- Sprawdź grubość ościeżnicy, aby wybrać odpowiednią metodę montażu.
- Przygotuj wiertło o rozmiarze 5/32 cala.
- Użyj wyłącznie dołączonych śrub 1/4" x 1 1/2" i podkładek.
- Sprawdź, czy ościeżnica jest wystarczająco mocna, aby utrzymać drzwi.
Parametry w praktyce
- 1/4 x 1 1/2 cala
- Wymiary śrub montażowych dołączonych do zestawu.
Ilustracje i schematy
- Rysunki montażowe pokazują trzy metody: Inside Surface, In-Jamb oraz Wall/In-Jamb.
- Schemat regulacji pokazuje nakrętki centrujące oraz śrubę naciągu sprężyny z nakrętką blokującą.
- Rysunek uszczelniania pokazuje, gdzie przyciąć panel, jeśli występuje wygięcie.
Zgodność modelu
- Metoda montażu #3 (Wall/In-Jamb) jest przeznaczona głównie do drzwi innych niż chłodnicze/mroźnicze.
