Instrukcja obsługi termostatu White-Rodgers 1E78
Szybki przewodnik po instalacji i obsłudze termostatu White-Rodgers 1E78. Dowiedz się, jak zamontować urządzenie, podłączyć przewody, wymienić baterie i rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Termostat 1E78 to nieprogramowalne urządzenie do systemów grzewczych 24V. Instalacja wymaga odłączenia zasilania, oznaczenia przewodów, montażu podstawy, podłączenia kabli i włożenia 2 baterii AAA. str. 1, 2
Najważniejsze czynności
- Resetowanie termostatu str. 4
- Wymiana baterii str. 2, 3
Pierwsze uruchomienie
- Wyłącz zasilanie, oznacz przewody, zamontuj podstawę, podłącz przewody, włóż baterie, zatrzaśnij korpus. str. 1, 2
Problemy i rozwiązania
Brak ogrzewania
Sprawdź zasilanie, ustawienie przełącznika HEAT, połączenia przewodów.
str. 4Konserwacja i reset
- Resetowanie do ustawień fabrycznych: naciśnij strzałki jednocześnie podczas przełączania SYSTEM z OFF na HEAT. str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 0-30 VAC | Zakres napięcia pracy | str. 4 |
| Zakres temperatury | 45°F - 90°F | Zakres nastawy | str. 4 |
Gdzie szukać w PDF
- Przygotowanie i demontaż str. 1
- Montaż i okablowanie str. 2
- Dane techniczne i rozwiązywanie problemów str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Termostat White-Rodgers 1E78 jest nieprogramowalnym urządzeniem przeznaczonym wyłącznie do systemów grzewczych (Heat Only). Przed przystąpieniem do instalacji należy bezwzględnie odłączyć zasilanie elektryczne w głównym panelu bezpieczników, aby uniknąć porażenia prądem lub uszkodzenia sprzętu. Urządzenie wymaga 2 baterii alkalicznych AAA.
Montaż i podłączenie
Przed demontażem starego termostatu należy oznaczyć każdy przewód etykietami dołączonymi do nowego urządzenia. Montaż obejmuje następujące kroki:
- Zdemontuj stary termostat, odłączając przewody pojedynczo i zabezpieczając je przed wpadnięciem do ściany.
- Zdejmij obudowę nowego termostatu, delikatnie wyciągając korpus z podstawy.
- Przykręć podstawę do ściany, używając jej jako szablonu do zaznaczenia otworów montażowych.
- Podłącz przewody do odpowiednich zacisków zgodnie ze schematem połączeń (Rysunek 2).
- Włóż baterie AAA do tylnej części korpusu termostatu.
- Zatrzaśnij korpus termostatu na podstawie.
W przypadku systemów hydronicznych (woda/para) należy przeciąć zworkę W905 na płytce drukowanej, aby wydłużyć cykl grzewczy.
Obsługa i ustawienia
Termostat posiada prosty interfejs z przyciskami strzałek do regulacji temperatury oraz przełącznikiem SYSTEM (OFF/HEAT). Funkcje specjalne obejmują:
- Zmiana jednostek: Przecięcie zworki W904 zmienia wyświetlanie temperatury z Fahrenheit na Celsius.
- Podświetlenie: Można włączyć podświetlenie wyświetlacza, naciskając jednocześnie przyciski strzałek przez 2 sekundy w trybie HEAT.
- Kalibracja: Możliwa jest korekta wyświetlanej temperatury w zakresie +/- 3 stopnie.
Rozwiązywanie problemów
Jeśli termostat nie działa poprawnie lub wyświetlacz jest pusty, wykonaj procedurę resetowania: naciśnij jednocześnie przyciski strzałek, przesuwając przełącznik SYSTEM z pozycji OFF na HEAT. W przypadku braku ogrzewania sprawdź bezpieczniki, ustawienie przełącznika na HEAT oraz czy przewody są dobrze dokręcone.
Dane techniczne
Urządzenie obsługuje systemy 24V (0-30 VAC). Maksymalne obciążenie wynosi 1,5 A. Zakres nastawy temperatury to 45°F do 90°F (7°C do 32°C). Temperatura pracy otoczenia wynosi od 32°F do 105°F.
Praktyczna pomoc
Typowe problemy
Brak ogrzewania
Sprawdź bezpiecznik, upewnij się, że przełącznik SYSTEM jest w pozycji HEAT, sprawdź czy przewody są dobrze podłączone.
Wyświetlacz nie reaguje lub jest pusty
Wymień baterie AAA lub wykonaj reset urządzenia (strzałki + przełącznik OFF na HEAT).
Ogrzewanie działa w sposób ciągły
Sprawdź, czy przewody nie są zwarte lub czy nie stykają się ze sobą pod zaciskami.
Zbyt szybkie cykle grzewcze
W systemach hydronicznych przetnij zworkę W905, aby wydłużyć cykl pracy.
Przed użyciem
- Przygotuj narzędzia: wiertarka z wiertłem 3/16 cala, śrubokręt płaski, obcinaczki do przewodów.
- Wyłącz zasilanie elektryczne w głównym panelu.
- Oznacz przewody starego termostatu przed ich odłączeniem.
- Upewnij się, że system jest kompatybilny (Heat Only, 24V).
- Przygotuj 2 nowe baterie alkaliczne AAA.
Parametry w praktyce
- Napięcie pracy
- 0-30 VAC 50/60 Hz lub D.C. (systemy 24V).
- Obciążenie maksymalne
- 1,5 A (suma wszystkich zacisków).
- Zakres temperatury
- 45°F do 90°F (7°C do 32°C).
Ilustracje i schematy
- Rysunek 1: Budowa termostatu, lokalizacja otworów montażowych oraz zworek W904/W905.
- Rysunek 2: Schemat połączeń dla systemów 2-przewodowych.

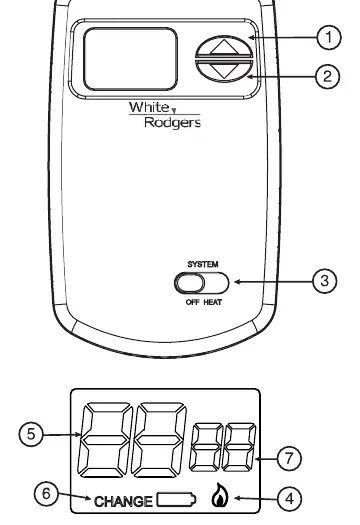

- Rysunek 3: Opis przycisków i elementów wyświetlacza.
Zgodność modelu
- Tylko do systemów grzewczych (Heat Only).
- Nie współpracuje z systemami 110/240V (napięcie sieciowe).
- Nie współpracuje z systemami wielostopniowymi.
