Instrukcja obsługi termostatu niskonapięciowego White-Rodgers 1E30-373

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji, montażu oraz regulacji termostatu niskonapięciowego White-Rodgers 1E30-373. Urządzenie przeznaczone jest do sterowania różnymi typami instalacji grzewczych. Kluczowe jest przestrzeganie zasad dotyczących lokalizacji termostatu oraz prawidłowe dopasowanie antycypatora ciepła do parametrów urządzenia grzewczego.

Wybór miejsca montażu

Prawidłowa lokalizacja termostatu jest kluczowa dla zapewnienia komfortowej temperatury w pomieszczeniu. Należy przestrzegać następujących zasad:

• Montuj termostat na wysokości około 1,5 metra (5 stóp) nad podłogą.
• Instaluj urządzenie na ścianie wewnętrznej, unikając ścian zewnętrznych.
• Unikaj miejsc narażonych na bezpośrednie działanie promieni słonecznych, przeciągów, ciepła z kominków lub innych źródeł ciepła.
• Nie montuj termostatu w pobliżu grzejników lub w miejscach, gdzie przepływ powietrza jest ograniczony.
• Wybieraj pomieszczenia, w których temperatura jest reprezentatywna dla całego domu (np. salon lub jadalnia), unikając kuchni.

Prowadzenie przewodów

Przed przystąpieniem do wiercenia otworów należy sprawdzić, czy w ścianie nie znajdują się przeszkody (rury, przewody). W przypadku braku piwnicy pod pomieszczeniem, przewody należy prowadzić przez sufit.

Montaż termostatu

1. Przeciągnij przewody przez duży otwór w środku płytki montażowej i przymocuj ją do ściany za pomocą dwóch śrub.
2. Upewnij się, że płytka jest wypoziomowana.
3. Wyprowadź nadmiar przewodu ze ściany i zatkaj otwór, aby zapobiec przeciągom wpływającym na odczyt temperatury.
4. Podłącz przewody do zacisków na spodzie termostatu.
5. Nałóż obudowę termostatu na płytkę montażową i zabezpiecz ją śrubami.

Regulacja antycypatora ciepła

Termostat wyposażony jest w regulowany antycypator ciepła, który należy ustawić zgodnie z prądem znamionowym głównego sterownika urządzenia grzewczego (zakres od 0,15 do 1,0 Ampera).

• Jeśli cykle grzania są zbyt długie: ustaw antycypator na nieco niższą wartość (o 1/2 podziałki).
• Jeśli cykle grzania są zbyt krótkie: ustaw antycypator na nieco wyższą wartość (o 1/2 podziałki).

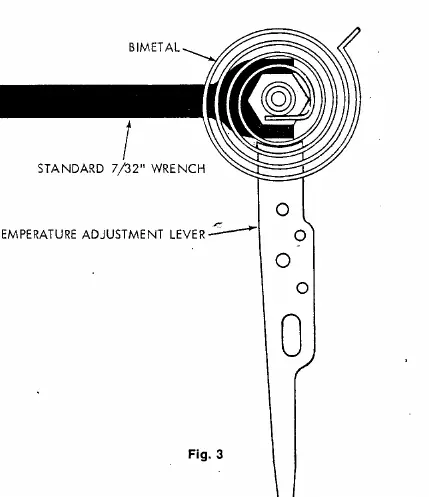

Kalibracja termostatu

Termostat jest fabrycznie skalibrowany, jednak w razie potrzeby można przeprowadzić kalibrację:

1. Zdejmij obudowę termostatu.
2. Użyj standardowego klucza 7/32 cala, aby poluzować nakrętkę sześciokątną pod bimetalem.
3. Ustaw dźwignię regulacji temperatury na najniższą wartość.
4. Załóż obudowę i odczekaj 10 minut, aż temperatura się ustabilizuje.
5. Zdejmij obudowę, ustaw dźwignię na aktualną temperaturę pokojową i ponownie zdejmij obudowę.
6. Przytrzymując dźwignię, obracaj nakrętkę sześciokątną w lewo (przeciwnie do ruchu wskazówek zegara), aż bimetal lekko przesunie się w lewo.
7. Załóż obudowę i ustaw żądaną temperaturę.
