Instrukcja obsługi termostatu programowalnego White Rodgers 1F72

Szybki przewodnik po instalacji, programowaniu i konfiguracji termostatu White Rodgers 1F72. Dowiedz się, jak podłączyć urządzenie, ustawić harmonogramy 5/2 oraz rozwiązywać typowe problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Termostat White Rodgers 1F72 to programowalne urządzenie do pomp ciepła (5/2 dni). Instalacja wymaga wyłączenia zasilania, oznaczenia przewodów i montażu bazy zgodnie ze schematem. Programowanie odbywa się przez menu PRGM. str. 1, 6

Najważniejsze czynności

  • Resetowanie termostatu str. 7
  • Wejście do menu konfiguracyjnego str. 5

Pierwsze uruchomienie

  • Wyłącz zasilanie, oznacz przewody, zamontuj bazę, podłącz przewody zgodnie ze schematem, włóż baterie. str. 1, 2

Problemy i rozwiązania

No Heat/No Cool

Sprawdź bezpieczniki, zasilanie pieca, panel dostępu pieca oraz czy przewody są dobrze dokręcone.

str. 7

Konserwacja i reset

  • Resetowanie urządzenia przyciskami TIME i strzałką w górę. str. 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 20-30 VAC Zasilanie systemu str. 7
Zakres temperatur 7°C - 32°C Zakres nastaw str. 7

Gdzie szukać w PDF

  • Instalacja i przygotowanie str. 1, 2
  • Programowanie str. 6, 7
  • Rozwiązywanie problemów str. 7, 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat bazy termostatu Strona 1 Schemat połączeń dla systemów z jednym transformatorem Strona 3

Najważniejsze informacje z instrukcji

Termostat White Rodgers 1F72 to programowalne urządzenie przeznaczone do systemów pomp ciepła. Umożliwia ustawienie harmonogramu 5/2 (oddzielne programy dla dni roboczych i weekendu). Urządzenie posiada funkcję odzyskiwania energii (EMR), blokadę sprężarki oraz możliwość kalibracji wyświetlanej temperatury. Zasilanie bateryjne (2x AAA) służy do podtrzymania pamięci programowania w przypadku braku zasilania sieciowego.

Instalacja i podłączenie

Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w głównym panelu bezpieczników. Proces instalacji obejmuje:

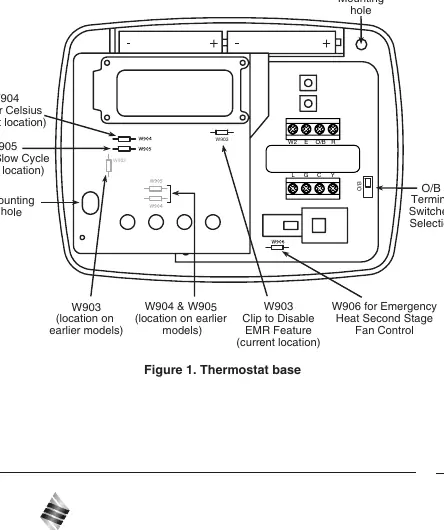

Schemat bazy termostatu
Schemat bazy termostatu

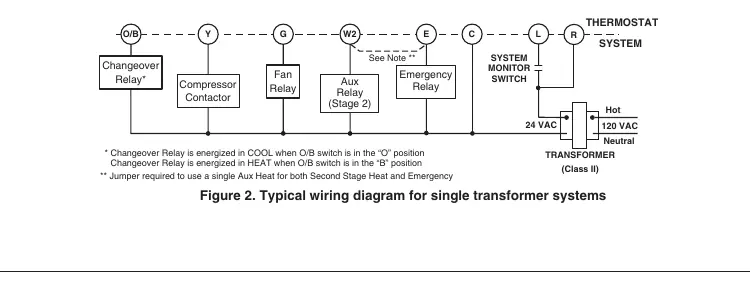

Schemat połączeń dla systemów z jednym transformatorem
Schemat połączeń dla systemów z jednym transformatorem
  • Oznaczenie przewodów przed odłączeniem starego termostatu.
  • Demontaż starego urządzenia i montaż nowej bazy na ścianie.
  • Podłączenie przewodów zgodnie ze schematami (Fig. 2-4 w instrukcji) w zależności od typu systemu (pojedynczy lub podwójny transformator).
  • Ustawienie przełącznika O/B zgodnie z wymaganiami pompy ciepła (fabrycznie ustawiony na O).

Konfiguracja i ustawienia

Menu konfiguracyjne pozwala na dostosowanie pracy termostatu. Aby wejść do menu, należy w trybie RUN nacisnąć jednocześnie przyciski PRGM i RUN. Dostępne opcje obejmują:

  • Blokada sprężarki (CL): Opcja ON zapewnia 5-minutowe opóźnienie przed ponownym uruchomieniem sprężarki.
  • Kalibracja temperatury: Możliwość regulacji wyświetlanej temperatury w zakresie +/- 3 stopnie.
  • Podświetlenie: Możliwość włączenia lub wyłączenia podświetlenia wyświetlacza.

Programowanie harmonogramu

Termostat pozwala na zaprogramowanie 4 okresów na dobę dla dni roboczych (5 dni) i weekendu (2 dni). Programowanie odbywa się poprzez przycisk PRGM. Użytkownik może niezależnie ustawić czasy rozpoczęcia oraz temperatury dla ogrzewania i chłodzenia.

Rozwiązywanie problemów

W przypadku problemów z działaniem urządzenia, takich jak brak reakcji wyświetlacza lub błędne działanie, zaleca się wykonanie resetu poprzez jednoczesne naciśnięcie przycisku TIME oraz strzałki w górę. Jeśli system nie uruchamia się, należy sprawdzić bezpieczniki, zasilanie pieca oraz poprawność połączeń przewodów.

Praktyczna pomoc

Typowe problemy

Brak reakcji wyświetlacza lub błędne działanie

Zresetuj termostat, naciskając jednocześnie przycisk TIME oraz strzałkę w górę.

Brak ogrzewania lub chłodzenia

Sprawdź bezpieczniki, zasilanie pieca, czy przełącznik SYSTEM jest w odpowiedniej pozycji (HEAT/COOL) oraz czy przewody są dobrze dokręcone.

Wyświetlacz pokazuje BATT

Wymień baterie AAA na nowe.

Ciągła praca wentylatora lub systemu

Sprawdź, czy przełącznik wentylatora nie jest ustawiony w pozycji ON oraz czy nie ma zwarcia w okablowaniu.

Przed użyciem

  • Wyłącz zasilanie główne przed instalacją.
  • Oznacz przewody przed odłączeniem starego termostatu.
  • Sprawdź, czy system jest kompatybilny (Heat Pump).
  • Upewnij się, że masz narzędzia: śrubokręt, wiertarkę, poziomnicę.
  • Sprawdź ustawienie przełącznika O/B (fabrycznie O).

Parametry w praktyce

Electrical Rating
20-30 VAC, 50/60 Hz. Maksymalne obciążenie 1.5 A.
Setpoint Range
Zakres nastaw temperatury: 45°F do 90°F (7°C do 32°C).
Operating Humidity
0 do 90% RH (bez kondensacji).

Ilustracje i schematy

  • Fig 1: Widok bazy termostatu z lokalizacją otworów montażowych i przełączników konfiguracyjnych.
  • Fig 2-4: Schematy połączeń elektrycznych dla różnych konfiguracji systemów (pojedynczy/podwójny transformator).
  • Fig 5: Opis przycisków i ikon na wyświetlaczu.

Zgodność modelu

  • Przeznaczony do systemów pomp ciepła.
  • Niekompatybilny z systemami Millivolt, standardowymi systemami grzewczymi gazowymi/olejowymi bez pompy ciepła.
