Instrukcja obsługi termostatu elektronicznego White-Rodgers 1E65-144
Dowiedz się, jak zainstalować i obsługiwać termostat elektroniczny White-Rodgers 1E65-144. Przewodnik zawiera schematy podłączenia, konfigurację ustawień, parametry techniczne oraz wskazówki dotyczące rozwiązywania problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Termostat 1E65-144 służy do sterowania elektrycznymi systemami grzewczymi (grzejniki listwowe, promienniki). Instalacja wymaga wykwalifikowanego elektryka. Przewody są niepolaryzowane. str. 1, 2
Najważniejsze czynności
- Resetowanie termostatu str. 2
- Zmiana ustawień instalatora str. 2
Problemy i rozwiązania
Może to być efekt zadziałania ochrony termicznej elementu grzejnego. Odczekaj kilka minut.
str. 2Konserwacja i reset
- Resetowanie urządzenia str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120/240 VAC, 50/60 Hz | Napięcie zasilania | str. 1 |
| Obciążenie maksymalne | 16.7 A | Maksymalne obciążenie rezystancyjne | str. 1 |
Gdzie szukać w PDF
- Opis i specyfikacja str. 1
- Instalacja i obsługa str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Termostat 1E65-144 jest przeznaczony do sterowania elektrycznymi systemami grzewczymi, takimi jak grzejniki listwowe, promienniki czy konwektory. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka lub wykonawcę instalacji grzewczych. Urządzenie nie może być stosowane z systemami centralnego ogrzewania ani z obciążeniami indukcyjnymi (sterowanymi stycznikami lub przekaźnikami).
Opis urządzenia
Termostat posiada cyfrowy wyświetlacz temperatury, przyciski regulacji temperatury, przycisk podświetlenia oraz przełącznik systemowy. Wyświetlacz pokazuje aktualną temperaturę otoczenia, a w trybie PC (proporcjonalnym) również procentowe zużycie energii potrzebne do utrzymania zadanej temperatury.

Instalacja
Przed przystąpieniem do instalacji należy odłączyć zasilanie elektryczne w głównym bezpieczniku lub skrzynce wyłączników. Przewody są niepolaryzowane, co oznacza, że można je podłączyć do dowolnego zacisku.

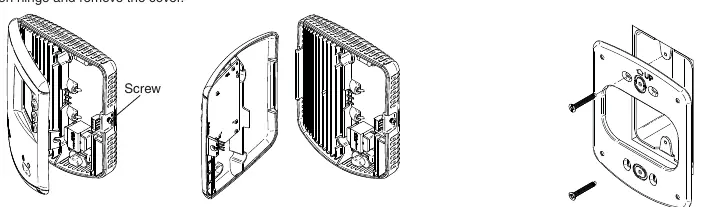

- Przygotowanie: Poluzuj śrubę mocującą pokrywę termostatu do podstawy, otwórz pokrywę na zawiasie i zdejmij ją.
- Montaż: Przymocuj podstawę do puszki elektrycznej lub opcjonalnej płyty adaptacyjnej za pomocą dwóch śrub 6-32.
- Podłączenie: Używaj wyłącznie przewodów miedzianych i złączy zatwierdzonych dla 12 AWG. Dostępne są schematy dla instalacji 2-przewodowej i 4-przewodowej.
- Zakończenie: Umieść pokrywę termostatu z powrotem na zawiasie, zamknij ją i zabezpiecz śrubą.
Obsługa i konfiguracja
Aby wyświetlić zadaną temperaturę, naciśnij przycisk strzałki w górę lub w dół. Aby zmienić nastawę, użyj tych samych przycisków. Aby włączyć podświetlenie, naciśnij przycisk podświetlenia lub dowolny przycisk regulacji.
Konfiguracja instalatora: Naciśnij i przytrzymaj przycisk podświetlenia przez 5 sekund. Użyj przycisku podświetlenia, aby skanować opcje, a przycisków strzałek, aby zmienić wartości. Dostępne ustawienia obejmują:
- Podświetlenie (LO - włączone, LF - wyłączone)
- Regulacja odczytu temperatury (H0.0, zakres L3.0 do H3.0)
- System regulacji proporcjonalnej (PO - włączony, PF - wyłączony)
- Antycypacja (AL dla 2000-4000 W, AS dla 500-2000 W)
- Skala temperatury (SC - Celsjusz, SF - Fahrenheit)
Aby zresetować termostat, naciśnij jednocześnie przyciski strzałek i przycisk podświetlenia.
Ochrona termiczna
Większość elementów grzejnych posiada zabezpieczenie termiczne. Jeśli urządzenie wyłączy się z powodu przegrzania, zasilanie termostatu zostanie przerwane, a wyświetlacz zgaśnie na kilka minut. Jeśli sytuacja ta powtarza się często, należy skontaktować się z elektrykiem lub producentem elementu grzejnego.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy nie zadziałało zabezpieczenie termiczne elementu grzejnego (odczekaj kilka minut) lub czy zasilanie jest włączone.
Skorzystaj z funkcji Display Reading Adjustment w menu konfiguracji, aby skalibrować odczyt względem poprzedniego termostatu.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy obciążenie mieści się w zakresie 2A - 16.7A.
- Upewnij się, że system nie jest sterowany stycznikiem lub przekaźnikiem (obciążenie indukcyjne).
- Użyj przewodów miedzianych i złączy zatwierdzonych dla 12 AWG.
- Upewnij się, że otwory wentylacyjne termostatu są czyste i niezasłonięte.
Parametry w praktyce
- Zakres nastawy
- 7°C do 32°C (45°F do 90°F).
- Obciążenie minimalne
- 2 A (tylko rezystancyjne).
- Obciążenie maksymalne
- 16.7 A (tylko rezystancyjne).
Ilustracje i schematy
- Schemat instalacji 2-przewodowej: Pokazuje bezpośrednie podłączenie zasilania i grzejnika.
- Schemat instalacji 4-przewodowej: Pokazuje podłączenie zasilania i grzejnika z wykorzystaniem dodatkowych przewodów.
Zgodność modelu
- Nie stosować z systemami centralnego ogrzewania.
- Nie stosować z obciążeniami indukcyjnymi (styczniki, przekaźniki).
