Instrukcja obsługi termostatu White-Rodgers 1F83-277

Kompletny przewodnik po instalacji, konfiguracji i obsłudze termostatu White-Rodgers 1F83-277. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować menu instalatora oraz rozwiązywać typowe problemy z systemem grzewczym i...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Termostat White-Rodgers 1F83-277 to nieprogramowalne urządzenie do sterowania systemami HVAC. Instalacja wymaga wyłączenia zasilania, oznaczenia przewodów i podłączenia zgodnie ze schematem dla danego typu systemu (pompa ciepła, wielostopniowy). str. 1, 2

Najważniejsze czynności

  • Wejście w menu konfiguracji str. 5, 6
  • Resetowanie termostatu str. 8

Pierwsze uruchomienie

  • Wymiana baterii str. 2

Problemy i rozwiązania

Błąd BATT

Wymień baterie na nowe alkaliczne.

str. 2, 8

Konserwacja i reset

  • Resetowanie urządzenia str. 8

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 20-30 VAC lub baterie AA Wymagane napięcie pracy str. 7

Gdzie szukać w PDF

  • Instrukcja instalacji str. 1, 2
  • Schematy okablowania str. 2, 3
  • Menu konfiguracji str. 6, 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Podstawa termostatu (Figure 1) Strona 1 Wyświetlacz i przyciski (Figure 6) Strona 5

Najważniejsze informacje

Termostat White-Rodgers 1F83-277 to nieprogramowalne urządzenie przeznaczone do sterowania systemami grzewczymi i klimatyzacją, w tym pompami ciepła oraz systemami wielostopniowymi. Urządzenie wymaga zasilania bateryjnego (2x AA) lub 24V AC. Przed przystąpieniem do instalacji należy upewnić się, że system jest zgodny z wymaganiami termostatu.

Montaż i podłączenie

Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie elektryczne w głównym panelu bezpieczników. Proces instalacji obejmuje:

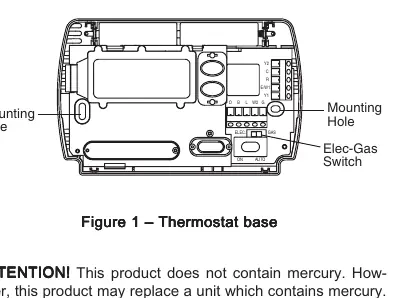

Podstawa termostatu (Figure 1)
Podstawa termostatu (Figure 1)
  • Oznaczenie przewodów przed ich odłączeniem od starego termostatu.
  • Demontaż starego urządzenia.
  • Zamontowanie podstawy nowego termostatu na ścianie przy użyciu dołączonych śrub.
  • Podłączenie przewodów do odpowiednich zacisków zgodnie ze schematem dla danego typu systemu (pompa ciepła, systemy wielostopniowe).
  • Zabezpieczenie otworów w ścianie materiałem ognioodpornym, aby zapobiec przeciągom.

Konfiguracja

Menu instalatora pozwala na dostosowanie parametrów pracy termostatu. Aby wejść do menu, należy ustawić przycisk SYSTEM w pozycji OFF, a następnie jednocześnie nacisnąć przyciski strzałek. Dostępne opcje obejmują:

  • Wybór typu systemu (Single stage, Multi-stage, Heat Pump).
  • Wybór cyklu pracy (Fast/Slow).
  • Ustawienia blokady kompresora (Compressor Lockout).
  • Ustawienia podświetlenia wyświetlacza.
  • Ograniczenia zakresu temperatur (Limited Heat/Cool Range).
  • Blokadę klawiatury (Keypad Lockout).

Obsługa

Obsługa termostatu odbywa się za pomocą przycisku SYSTEM (wybór trybu: COOL, AUTO, HEAT, EMER, OFF) oraz przycisków strzałek do regulacji temperatury. Wyświetlacz informuje o aktualnym trybie pracy, temperaturze oraz ewentualnych błędach (np. BATT przy niskim poziomie baterii, FAULT przy awarii systemu).

Wyświetlacz i przyciski (Figure 6)
Wyświetlacz i przyciski (Figure 6)

Rozwiązywanie problemów

W przypadku problemów z działaniem urządzenia, takich jak brak reakcji wyświetlacza lub nieprawidłowe cykle pracy, należy sprawdzić:

  • Stan baterii (wymiana na nowe alkaliczne).
  • Bezpieczniki i wyłączniki automatyczne.
  • Poprawność połączeń przewodów.
  • Ustawienia przełącznika ELEC/GAS (musi być zgodny z typem systemu grzewczego).

W razie konieczności można wykonać reset urządzenia poprzez odłączenie przewodów R i C oraz wyjęcie baterii na 2 minuty.

Praktyczna pomoc

Typowe problemy

Wyświetlacz nie reaguje lub pokazuje BATT

Wymień baterie na nowe alkaliczne (2x AA). Jeśli problem nadal występuje, wykonaj reset urządzenia.

System nie grzeje lub nie chłodzi

Sprawdź bezpieczniki, zasilanie pieca oraz czy przewody są poprawnie dokręcone w zaciskach.

Brak reakcji na zmianę temperatury

Sprawdź, czy nie jest włączona blokada klawiatury lub czy ustawienia temperatury nie są ograniczone w menu konfiguracji.

Przed użyciem

  • Wyłącz zasilanie główne przed montażem.
  • Oznacz przewody przed odłączeniem starego termostatu.
  • Upewnij się, że masz 2 baterie AA.
  • Sprawdź schemat okablowania dla swojego systemu (pompa ciepła vs system wielostopniowy).
  • Ustaw przełącznik ELEC/GAS zgodnie z typem systemu grzewczego.

Parametry w praktyce

Electrical Rating
20-30 VAC 50/60 Hz lub DC; obciążenie max 1.5A na zacisk.
Setpoint Temperature Range
Zakres ustawień temperatury: 45°F do 90°F (7°C do 32°C).
Operating Humidity
Dopuszczalna wilgotność pracy: 0 do 90% RH (bez kondensacji).

Ilustracje i schematy

  • Schematy pokazują podłączenie dla systemów z jedną lub dwiema pompami ciepła oraz systemów wielostopniowych.
  • Wskazują konieczność zmostkowania wspólnych przewodów w systemach dwutransformatorowych.

Zgodność modelu

  • Termostat nie obsługuje systemów Hydronic (Hot Water) Zone Heat – 3 Wires.
  • Wymaga zasilania 24V lub baterii AA.
