Instrukcja montażu filtra VLT All-mode Filter MCC 201
Szybki przewodnik instalacji filtra Danfoss VLT All-mode Filter MCC 201. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć okablowanie i sprawdzić parametry techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i instalacji filtra VLT All-mode Filter MCC 201. Urządzenie jest przeznaczone wyłącznie do współpracy z napędami Danfoss VLT. Przed przystąpieniem do prac należy zapoznać się z wymogami bezpieczeństwa, w tym ostrzeżeniami dotyczącymi wysokiego napięcia, czasu rozładowania kondensatorów oraz konieczności stosowania uziemienia ochronnego.
Kompatybilność
Filtr MCC 201 jest kompatybilny z następującymi seriami napędów AC:
- VLT HVAC Drive FC 102
- VLT Refrigeration Drive FC 103
- VLT AQUA Drive FC 202
- VLT AutomationDrive FC 302
Instalacja i montaż
Montaż filtra musi być przeprowadzony przez wykwalifikowany personel. Należy przestrzegać następujących zasad:




- Warunki otoczenia: Temperatura pracy od -10°C do 45°C. Wysokość do 1000 m n.p.m. (powyżej wymagany derating).

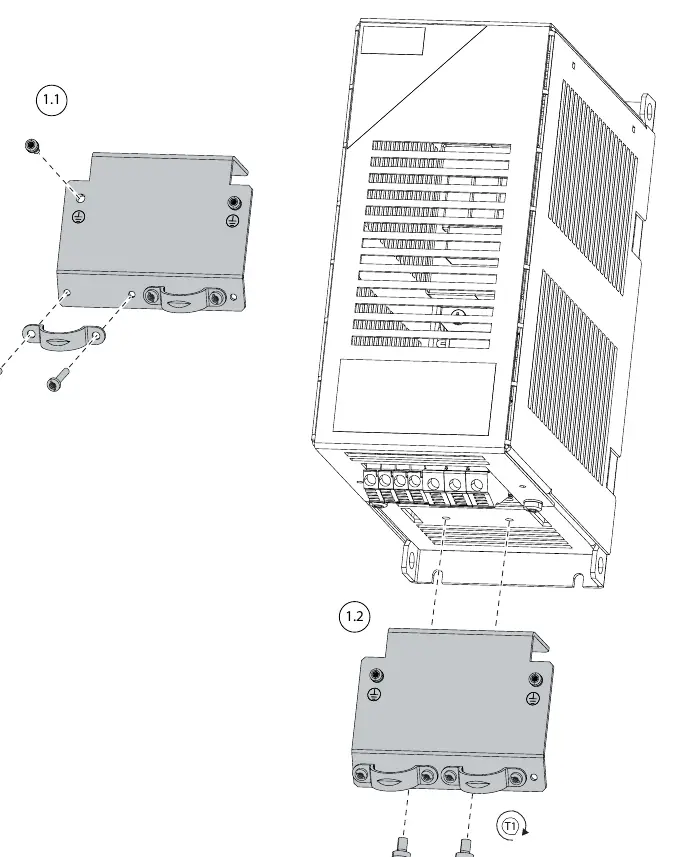

- Montaż: Filtr należy montować na solidnej, niepalnej powierzchni (beton lub metal) za pomocą 4 śrub. Należy zapewnić wolną przestrzeń nad i pod urządzeniem.
- EMC: Wymagane jest stosowanie kabli ekranowanych między filtrem a napędem oraz między filtrem a silnikiem. Ekran należy podłączyć z obu stron.
- Separacja: Zaleca się zachowanie minimum 200 mm odstępu między kablami zasilającymi, silnikowymi i sterowniczymi.
Okablowanie
Wszystkie połączenia muszą być wykonane zgodnie z lokalnymi przepisami. Należy:


- Utrzymywać przewody sterownicze jak najkrótsze i oddzielone od kabli wysokoprądowych.
- Dokręcać zaciski zgodnie z wartościami momentu obrotowego podanymi w ilustracjach.
- Zapewnić odpowiednie uziemienie ochronne (PE) zgodnie z normą IEC 60364-5-54, szczególnie w przypadku prądów upływu powyżej 3,5 mA.
Konserwacja i bezpieczeństwo
Przed przystąpieniem do serwisu należy zatrzymać silnik, odłączyć zasilanie i odczekać na pełne rozładowanie kondensatorów napędu. Należy zweryfikować brak napięcia na zaciskach wyjściowych filtra (U2, V2, W2).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Zapewnij wzmocnione uziemienie ochronne (PE) zgodnie z IEC 60364-5-54.
Utrzymuj separację min. 200 mm między kablami zasilającymi, silnikowymi i sterowniczymi.
Upewnij się, że temperatura otoczenia nie przekracza 45°C i zapewnij odpowiednią przestrzeń nad i pod filtrem.
Przed użyciem
- Sprawdź wagę filtra i przygotuj odpowiedni sprzęt do podnoszenia.
- Upewnij się, że napęd jest wyłączony i kondensatory rozładowane.
- Zweryfikuj zgodność z posiadanym modelem napędu (FC 102, 103, 202, 302).
- Przygotuj narzędzia: klucze, wkrętaki Torx/Pozidrive, zaciskarkę.

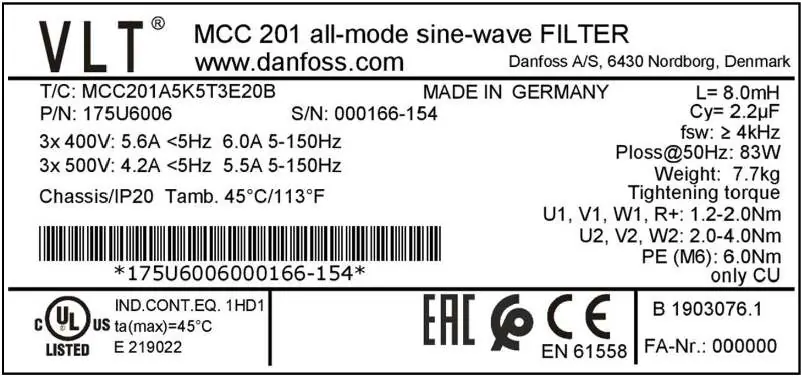

Parametry w praktyce
- Stopień ochrony
- IP20
- Temperatura pracy
- -10°C do 45°C (bez deratingu)
- Maksymalna długość kabla silnika
- 1000 m (ekranowany, bez deratingu)
Ilustracje i schematy

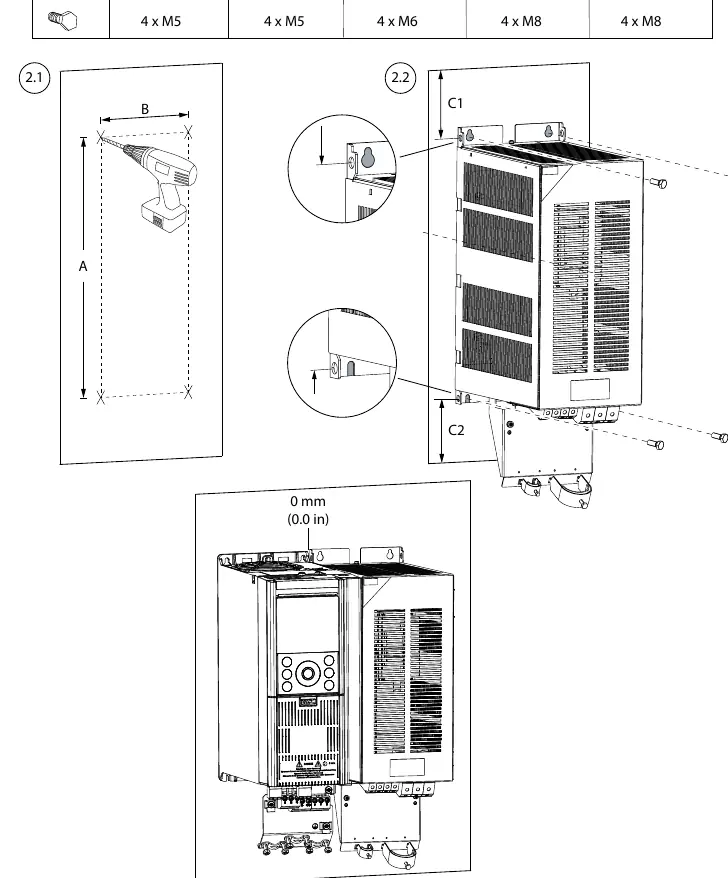

- Rysunki wymiarowe (str. 12-13) pokazują fizyczne wymiary montażowe.
- Schematy połączeń (str. 22-23) ilustrują podłączenie filtra między napędem a silnikiem.
Zgodność modelu
- Kompatybilny z napędami: VLT HVAC Drive FC 102, Refrigeration Drive FC 103, AQUA Drive FC 202, AutomationDrive FC 302.
