Instrukcja obsługi przemiennika częstotliwości Danfoss iC2-Micro
Szybki przewodnik po instalacji, konfiguracji i obsłudze przemiennika częstotliwości Danfoss iC2-Micro. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie i silnik, przeprowadzić adaptację AMA oraz rozwiązywać typowe...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przemiennik częstotliwości Danfoss iC2-Micro jest urządzeniem wysokiego napięcia. Przed przystąpieniem do instalacji lub serwisu należy bezwzględnie przestrzegać zasad bezpieczeństwa:
- Wysokie napięcie: Po odłączeniu zasilania należy odczekać co najmniej 4 minuty (dla modeli MA01c-MA03a) lub 15 minut (dla MA04a-MA05a), aż kondensatory DC rozładują się.
- Prąd upływu: Przekracza 3,5 mA, dlatego wymagane jest zastosowanie odpowiedniego przewodu uziemiającego zgodnie z lokalnymi przepisami.
- Ryzyko niezamierzonego startu: Silnik może uruchomić się w dowolnym momencie po podłączeniu zasilania.
Instalacja i montaż
Urządzenie wymaga odpowiedniej wentylacji i przestrzeni montażowej:
- Odstępy: Należy zachować co najmniej 100 mm wolnej przestrzeni powyżej i poniżej przemiennika.
- Podłączenie zasilania: Przewody uziemiające należy podłączyć do zacisku PE. Zasilanie sieciowe podłącza się do zacisków L1/L, L2, L3/N.
- Podłączenie silnika: Przewody silnika należy podłączyć do zacisków U, V, W.
Obsługa i programowanie
Panel sterowania umożliwia pełną konfigurację urządzenia:
- Przyciski: Home/Menu służy do przełączania między wyświetlaczem statusu a menu głównym. Przyciski strzałek służą do nawigacji i zmiany wartości parametrów.
- Automatyczna adaptacja silnika (AMA): Proces ten optymalizuje współpracę przemiennika z silnikiem. Przed uruchomieniem AMA należy wprowadzić dane silnika z tabliczki znamionowej. Proces trwa do 5 minut.
- Wskaźniki: Diody LED informują o statusie pracy (RUN, MON, PGM, TOR, LOC, REV, WARN, READY, FAULT).
Rozwiązywanie problemów
W przypadku wystąpienia błędu lub ostrzeżenia, przemiennik wyświetla odpowiedni kod:
- Błąd 3 (No Motor): Brak podłączonego silnika do wyjścia przemiennika.
- Błąd 4 (Mains Ph. Loss): Brak fazy po stronie zasilania.
- Błąd 13 (Overcurrent): Przekroczono limit prądu szczytowego. Sprawdź kable zasilające i połączenia silnika.
- Błąd 50 (AMA calibration failed): Wystąpił błąd kalibracji podczas procesu AMA.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Błąd 3 (No Motor)
Sprawdź, czy silnik jest poprawnie podłączony do wyjścia przemiennika.
Błąd 4 (Mains Ph. Loss)
Sprawdź napięcie zasilania i ciągłość faz po stronie zasilającej.
Błąd 13 (Overcurrent)
Sprawdź, czy kable zasilające nie są błędnie podłączone do zacisków silnika.
Błąd 50 (AMA calibration failed)
Wystąpił błąd kalibracji. Upewnij się, że dane silnika są poprawne i spróbuj ponownie.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową urządzenia.
- Upewnij się, że przewód uziemiający jest solidnie podłączony do zacisku PE.
- Zapewnij wymagany odstęp montażowy (min. 100 mm powyżej i poniżej).
- Sprawdź, czy wszystkie połączenia kablowe są dokręcone zgodnie z zalecanym momentem obrotowym.
- Upewnij się, że parametry silnika zostały poprawnie wprowadzone przed uruchomieniem AMA.
Ilustracje i schematy

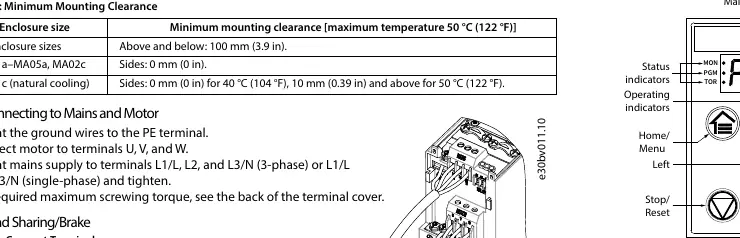

- Schemat zacisków sterujących pokazuje konfigurację PNP i rozmieszczenie wejść/wyjść (DI, AI, AO, RS485).
- Panel sterowania posiada przyciski nawigacyjne, potencjometr oraz wskaźniki LED statusu pracy.
Zgodność modelu
- Długość kabla silnika zależy od zastosowanego filtra EMC (ekranowany/nieekranowany).
- Wymaga silników zgodnych z parametrami wyjściowymi przemiennika.
