Instrukcja obsługi hybrydowego falownika Sol-Ark 18K-2P-LV
Kompletny przewodnik instalacji i obsługi hybrydowego falownika Sol-Ark 18K-2P-LV. Dowiedz się, jak zamontować urządzenie, podłączyć baterie, panele PV, generator oraz skonfigurować tryby pracy i rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Sol-Ark 18K-2P-LV to hybrydowy falownik rezydencjalny. Instalacja wymaga wykwalifikowanego personelu. Urządzenie obsługuje baterie 48V, panele PV do 500V oraz generatory. Konfiguracja odbywa się przez ekran dotykowy. str. 1, 6, 13
Najważniejsze czynności
- Montaż falownika str. 9
- Podłączenie baterii str. 11
Pierwsze uruchomienie
- Włącz wyłączniki baterii, przycisk zasilania, wyłączniki PV i sieci. str. 29
Problemy i rozwiązania
LCD nie włącza się
Sprawdź połączenia – wymagane jest co najmniej jedno źródło zasilania: PV, sieć lub bateria.
str. 76Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| F15 | AC_OverCurr_Failure | Zmniejsz obciążenie lub zwiększ prąd rozładowania baterii. | str. 78 |
| F63 | Arc_Fault | Sprawdź złącza PV lub zresetuj błąd. | str. 78 |
Konserwacja i reset
- Zresetuj błąd Arc Fault w menu ustawień. str. 35
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Max. PV Input Voltage | 500V | Maksymalne napięcie wejściowe PV | str. 13 |
Gdzie szukać w PDF
- Spis treści str. 4, 5
- Instrukcje bezpieczeństwa str. 6, 7
- Schematy połączeń str. 64, 75
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy hybrydowego falownika Sol-Ark 18K-2P-LV. Instalacja i serwisowanie urządzenia muszą być wykonywane wyłącznie przez wykwalifikowany personel. Przed przystąpieniem do pracy należy zapoznać się z ostrzeżeniami dotyczącymi ryzyka porażenia prądem i pożaru. Urządzenie jest przeznaczone do pracy w temperaturach od -40°C do 60°C.
Opis urządzenia
Falownik Sol-Ark 18K-2P-LV to system hybrydowy obsługujący panele PV, baterie 48V oraz generatory. Urządzenie posiada wbudowany ekran dotykowy, wyłącznik PV, wejścia MPPT oraz porty komunikacyjne BMS i równoległe.
Instalacja
Montaż: Urządzenie wymaga co najmniej 15 cm wolnej przestrzeni nad i pod jednostką oraz 5 cm po bokach dla zapewnienia odpowiedniego chłodzenia. Należy chronić ekran LCD przed bezpośrednim działaniem promieni UV.
Podłączenie baterii: System obsługuje baterie 48V. Należy używać baterii tego samego typu i producenta. Maksymalny prąd ładowania/rozładowania wynosi 350A przy użyciu obu zestawów zacisków.
Podłączenie PV: Falownik posiada 3 niezależne wejścia MPPT. Maksymalne napięcie wejściowe (Voc) wynosi 500V. Należy unikać łączenia paneli o różnych kierunkach w tym samym MPPT.
Czujniki CT: Czujniki prądowe (CT) są niezbędne do pracy w trybach "Limited Power to Home" oraz "Grid Peak-Shaving". Strzałki na czujnikach muszą być skierowane w stronę sieci.
Uruchomienie
Przed włączeniem należy sprawdzić napięcie baterii (40V-60V), napięcie PV (powyżej 125V, poniżej 500V) oraz napięcie sieci. Włączenie odbywa się poprzez załączenie wyłączników baterii, przycisku zasilania, a następnie wyłączników PV i sieci.
Tryby pracy
- Grid Sell: Sprzedaż nadwyżek energii do sieci.
- Limited Power to Home: Zasilanie domu bez sprzedaży energii do sieci (wymaga czujników CT).
- Limited Power to Load: Zasilanie tylko odbiorów podłączonych do wyjścia LOAD.
- Time of Use: Harmonogramowanie pracy baterii w celu redukcji kosztów energii w określonych godzinach.
Konserwacja i rozwiązywanie problemów
W przypadku błędów należy sprawdzić menu "System Alarms" na ekranie falownika. Częste błędy obejmują problemy z komunikacją równoległą (F29), przeciążenia (F15, F18, F34) lub błędy fazy (Grid Phase Wrong). W razie problemów z ekranem dotykowym, przytrzymaj przycisk Escape przez 7-10 sekund.
Praktyczna pomoc
Typowe problemy
LCD nie włącza się
Sprawdź połączenia – wymagane jest co najmniej jedno źródło zasilania: PV, sieć lub bateria.
Brak produkcji z paneli PV
Sprawdź polaryzację, napięcie (musi być >125V i <500V) oraz czy wyłącznik PV jest w pozycji ON.
Błąd 'Grid Phase Wrong'
Występuje problem z kolejnością faz w okablowaniu. Sprawdź połączenia AC zgodnie z instrukcją dla systemów 3-fazowych.
Bateria nie osiąga 100% SOC
System może być w fazie kalibracji. Odczekaj trzy pełne dni lub zrestartuj proces kalibracji w ustawieniach baterii.
Przed użyciem
- Sprawdź napięcie sieci przed włączeniem urządzenia.
- Zweryfikuj typ sieci w falowniku przed podłączeniem do sieci.
- Upewnij się, że wyłączniki DC są w pozycji OFF przed podłączeniem baterii.
- Sprawdź, czy napięcie PV nie przekracza 500V.
- Upewnij się, że czujniki CT są zainstalowane zgodnie z kierunkiem przepływu prądu.

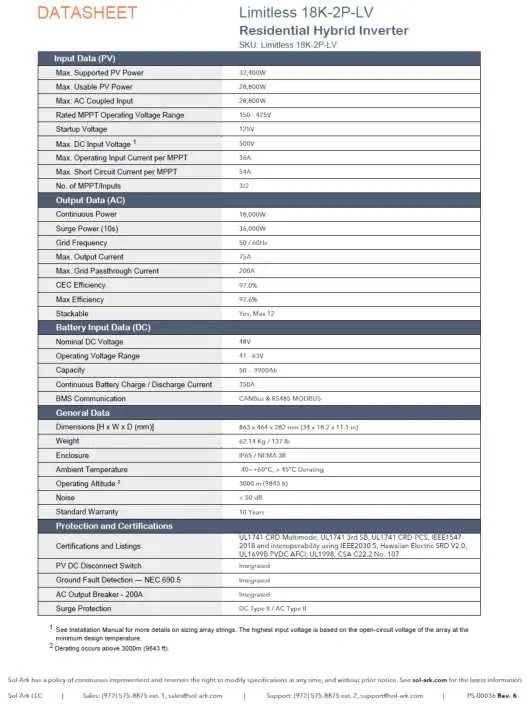

Parametry w praktyce
- Max. Supported PV Power
- Maksymalna obsługiwana moc paneli fotowoltaicznych (32 400W).
- Continuous Power
- Moc ciągła falownika (18 000W).
- Nominal DC Voltage
- Nominalne napięcie baterii (48V).
- Max. Grid Passthrough Current
- Maksymalny prąd przelotowy z sieci (200A).
Ilustracje i schematy
- Diagram 01: Standardowy schemat połączeń.
- Diagram 02: Schemat z podłączeniem typu Line Side Tap.
- Diagram 03: Schemat AC Coupling w GEN.
- Diagram 04: Schemat AC Coupling w LOAD.
Zgodność modelu
- Wymaga baterii 48V (40V-60V).
- Kompatybilny z większością standardowych ściemniaczy.
- Wymaga wykwalifikowanego personelu do instalacji.
- Nie łączyć baterii różnych marek, modeli lub chemii.
