Instrukcja obsługi inwertera fotowoltaicznego Solis 4G Single Phase
Kompletny przewodnik po instalacji i obsłudze inwertera fotowoltaicznego Solis 4G Single Phase. Dowiedz się, jak zamontować urządzenie, podłączyć przewody, skonfigurować ustawienia i rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Inwerter Solis 4G to urządzenie do przekształcania prądu stałego z paneli PV na prąd zmienny. Instalacja wymaga montażu pionowego, podłączenia strony DC (PV) i AC (sieć) zgodnie z polaryzacją oraz konfiguracji parametrów przez menu LCD. str. 1, 9, 13, 24
Najważniejsze czynności
- Montaż inwertera str. 11, 12
- Podłączenie strony DC str. 13, 14
- Podłączenie strony AC str. 16, 17
Pierwsze uruchomienie
- Włącz główny wyłącznik sieciowy (AC), następnie włącz wyłącznik DC. Inwerter uruchomi się automatycznie. str. 23
Gdzie szukać w PDF
- Instalacja str. 9, 10, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Inwerter Solis 4G Single Phase to urządzenie przeznaczone do systemów fotowoltaicznych. Przed przystąpieniem do instalacji należy upewnić się, że urządzenie jest montowane w miejscu chronionym przed bezpośrednim nasłonecznieniem i deszczem, w pozycji pionowej. Instalacja elektryczna musi być wykonana zgodnie z lokalnymi przepisami przez wykwalifikowany personel.
Opis urządzenia

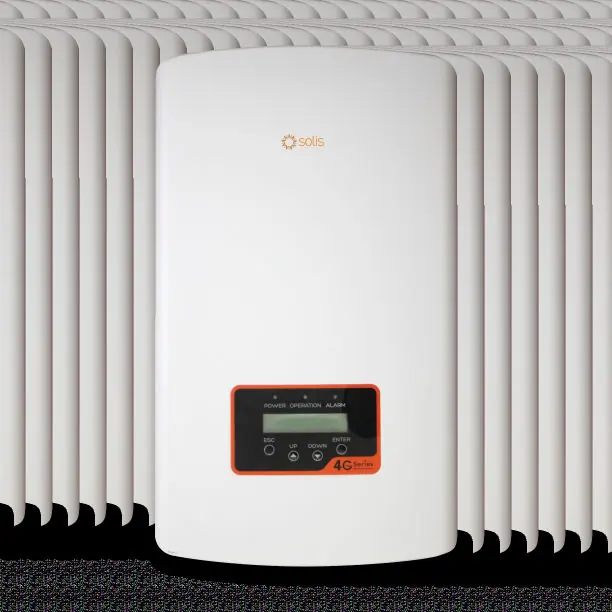

Urządzenie posiada na przednim panelu wyświetlacz LCD, diody statusu (POWER, OPERATION, ALARM) oraz cztery przyciski (ESC, UP, DOWN, ENTER) służące do nawigacji po menu. Na spodzie obudowy znajdują się złącza wejściowe DC, złącze AC, porty komunikacyjne (RS485) oraz opcjonalne wejścia dla czujników (CT/Meter) i DRM.

Instalacja
Wybór miejsca: Inwerter musi być zainstalowany w miejscu o dobrej wentylacji, z dala od materiałów łatwopalnych. Należy zachować odpowiednie odstępy od innych obiektów (min. 300mm po bokach, 500mm od dołu).

Montaż: Inwerter należy zamontować pionowo na ścianie lub konstrukcji nośnej za pomocą dołączonego wspornika i śrub blokujących.
Podłączenia elektryczne:
- Strona DC: Upewnij się, że napięcie wejściowe PV nie przekracza limitów (550V lub 600V w zależności od modelu). Sprawdź polaryzację przed podłączeniem złączy DC.
- Strona AC: Użyj kabla o przekroju 2.5-6mm². Podłącz przewody zgodnie z oznaczeniami L (faza), N (neutralny) i uziemienie.
- Uziemienie: Należy wykonać zewnętrzne uziemienie obudowy.
Uruchomienie i obsługa
Aby uruchomić inwerter, należy najpierw włączyć główny wyłącznik sieciowy (AC), a następnie wyłącznik DC. Inwerter automatycznie przejdzie w tryb inicjalizacji, a po kilku minutach zacznie generować energię. Menu urządzenia pozwala na podgląd danych operacyjnych, zmianę ustawień czasu, adresu oraz zaawansowane konfiguracje dostępne dla techników (wymagane hasło).
Konserwacja i rozwiązywanie problemów
Urządzenie nie wymaga regularnej konserwacji. W razie zabrudzenia radiatora należy użyć miękkiej szczotki. W przypadku wystąpienia błędu na wyświetlaczu LCD pojawi się komunikat alarmowy. Należy sprawdzić tabelę kodów błędów w instrukcji, aby zidentyfikować przyczynę (np. błąd napięcia sieci, polaryzacji lub temperatury) i podjąć odpowiednie kroki naprawcze.
Praktyczna pomoc
Typowe problemy
Sprawdź połączenia PV, napięcie wejściowe DC oraz czy polaryzacja nie jest odwrócona.
Sprawdź rezystancję kabla AC lub dostosuj parametry ochrony, jeśli pozwala na to lokalny zakład energetyczny.
Sprawdź polaryzację złącza AC.
Przed użyciem
- Upewnij się, że inwerter jest zamontowany pionowo.
- Sprawdź, czy miejsce montażu jest dobrze wentylowane i chronione przed bezpośrednim nasłonecznieniem.
- Upewnij się, że napięcie wejściowe PV nie przekracza limitów (550V/600V w zależności od modelu).
- Sprawdź, czy polaryzacja DC jest zgodna z oznaczeniami.
- Upewnij się, że inwerter jest uziemiony.
Parametry w praktyce
- Max. DC input voltage
- Maksymalne napięcie wejściowe prądu stałego, którego nie wolno przekroczyć.
- MPPT voltage range
- Zakres napięcia, w którym inwerter pracuje z optymalną wydajnością.
- Ingress protection (IP65)
- Stopień ochrony przed pyłem i wodą (całkowita ochrona przed pyłem i strumieniami wody).
Ilustracje i schematy
- Rysunek 1.1/1.2: Widok panelu przedniego i dolnego z portami.

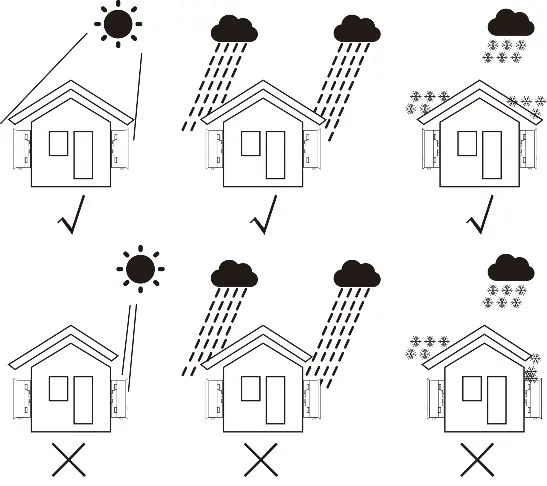

- Rysunek 4.1: Zalecane pozycje montażowe (chronione przed słońcem/deszczem).
- Rysunek 4.21: Schemat instalacji systemu fotowoltaicznego.
Zgodność modelu
- Wymaga instalacji zgodnej z lokalnymi przepisami.
- Kompatybilny z systemami monitoringu Wi-Fi/GPRS.
- Wymaga kabli AC o przekroju 2.5-6mm².
