Instrukcja obsługi 16-portowego przemysłowego koncentratora USB 3.2 Gen 1 StarTech.com...
Szybki przewodnik po instalacji i konfiguracji 16-portowego przemysłowego koncentratora USB 3.2 Gen 1 StarTech.com. Dowiedz się, jak podłączyć zasilanie, zamontować urządzenie w szafie rack lub na szynie DIN oraz skonfigurować połączenia...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Ten dokument zawiera instrukcje dotyczące instalacji i konfiguracji 16-portowego przemysłowego koncentratora USB 3.2 Gen 1. Urządzenie obsługuje dwa komputery hosta, posiada zabezpieczenia ESD i przeciwprzepięciowe oraz oferuje elastyczne opcje montażu (szafa rack 1U lub szyna DIN). Do uzyskania maksymalnej wydajności zasilania zaleca się źródło 120W.
Opis urządzenia i elementy zestawu
W skład zestawu wchodzą:
- Koncentrator USB (USB Hub)
- Kabel USB-A do USB-B (3 m)
- Złącze terminala blokowego (zamontowane)
- 2x uchwyty montażowe na szynę DIN (ze śrubami)
- Instrukcja szybkiego startu

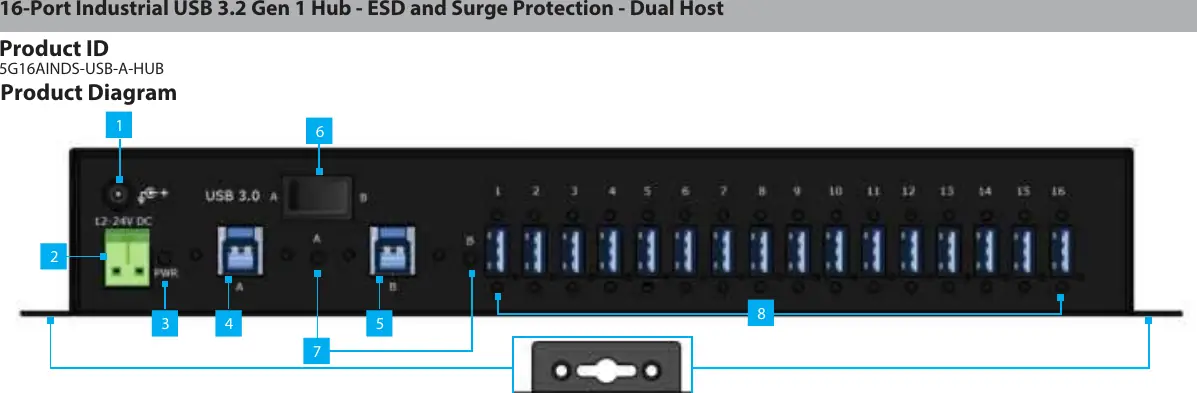

Na przednim panelu znajdują się porty USB, wejście zasilania DC, przełącznik wyboru hosta oraz diody LED statusu.
Zasilanie urządzenia
Urządzenie można zasilać na dwa sposoby:
- Zasilacz zewnętrzny: Podłącz zasilacz (brak w zestawie) do portu wejściowego zasilania na przednim panelu.
- Terminal blokowy (DC): Użyj złącza terminala blokowego dla zasilania 12-24V DC. Należy upewnić się, że polaryzacja jest poprawnie dopasowana (V- dla GND, V+ dla 12-24V).
Podłączenie urządzeń
- Podłącz do 16 urządzeń peryferyjnych USB do portów danych/ładowania (Screw Locking USB-A).
- Użyj kabli USB-A do USB-B, aby podłączyć komputery hosta do portów USB Host A i B.
- Komputer automatycznie wykryje urządzenie i zainstaluje wymagane sterowniki.
Montaż urządzenia
Montaż na szynie DIN
- Wyrównaj uchwyty DIN z otworami montażowymi z tyłu koncentratora.
- Włóż śruby montażowe przez uchwyty do obudowy.
- Dokręć śruby śrubokrętem krzyżakowym, uważając, aby ich nie przekręcić.
Montaż w szafie rack
- Zdemontuj fabryczne śruby z boków urządzenia.
- Przymocuj uchwyty montażowe do boków koncentratora za pomocą śrub.
- Umieść urządzenie w szafie rack (wymaga 1U przestrzeni).
- Zabezpiecz urządzenie w szafie za pomocą odpowiednich śrub montażowych.
Rozwiązywanie problemów
Jeśli dioda Power LED nie świeci się na zielono, sprawdź połączenie zasilania. Upewnij się, że polaryzacja w terminalu blokowym jest zgodna z oznaczeniami na obudowie. W przypadku problemów z wykrywaniem urządzeń, sprawdź połączenie kabla USB-A do USB-B między koncentratorem a komputerem.
Praktyczna pomoc
Typowe problemy
Brak zasilania (dioda Power LED nie świeci)
Sprawdź połączenie zasilacza lub poprawność polaryzacji w terminalu blokowym (V+ i V-).
Urządzenie nie jest wykrywane przez komputer
Upewnij się, że kabel USB-A do USB-B jest poprawnie podłączony do portu hosta i komputera.
Przed użyciem
- Przygotuj zasilacz 12-24V DC (jeśli nie używasz terminala blokowego).
- Upewnij się, że masz śrubokręt płaski do terminala zasilania.
- Przygotuj śrubokręt krzyżakowy do montażu uchwytów.
- Sprawdź, czy masz wolne miejsce 1U w szafie rack, jeśli planujesz montaż.
Parametry w praktyce
- USB 3.2 Gen 1
- Standard przesyłu danych o prędkości do 5 Gbps.
Ilustracje i schematy
- Schemat na stronie 1 przedstawia porty USB, diody LED statusu hosta oraz wejście zasilania.
- Schemat terminala blokowego pokazuje poprawne podłączenie przewodów V+ i V-.
- Instrukcja montażu na szynie DIN pokazuje wyrównanie uchwytów z otworami montażowymi.
Zgodność modelu
- Wymaga komputera z portem USB-A.
- Zalecane zasilanie 120W dla maksymalnej wydajności.
