Instrukcja montażu zestawu montażowego radia Metra 107-CH5
Przewodnik instalacji zestawu montażowego Metra 107-CH5 dla Jeep Grand Cherokee 1996-1998. Zawiera kroki demontażu deski rozdzielczej, przygotowania zestawu oraz montażu radia typu ISO DDIN lub Pioneer Modular.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu 107-CH5 w samochodach Jeep Grand Cherokee z lat 1996-1998. Zestaw umożliwia instalację radia typu ISO DDIN (z obudową w kształcie litery L) lub radia Pioneer Modular 6.8 cala. Przed przystąpieniem do prac należy odłączyć zasilanie, wyjmując kluczyk ze stacyjki na kilka minut przed demontażem fabrycznego radia.
Demontaż deski rozdzielczej
- Wypnij i zdejmij panel sterowania klimatyzacją/wycieraczkami.
- Wypnij i zdejmij panel przełącznika świateł.
- Odkręć 10 śrub krzyżakowych znajdujących się na górnej i dolnej krawędzi ramki radia/zestawu wskaźników. Podważ dolną krawędź ramki i zdejmij ją.
- Odkręć dwie śruby z łbem sześciokątnym 3/8 cala mocujące fabryczne radio i odłącz wiązkę przewodów.
Przygotowanie zestawu
- Wytnij i usuń nawiewy klimatyzacji z fabrycznego panelu deski rozdzielczej.
- Wytnij obszar nawiewu w fabrycznym panelu.
- Zamocuj wspornik przedłużający (extension bracket) po stronie kierowcy, używając fabrycznych elementów montażowych. Zwróć uwagę na zaczep z tyłu wspornika.
- Umieść przedłużenie nawiewu w fabrycznym otworze wentylacyjnym.
Montaż radia
Dla radia ISO DDIN:

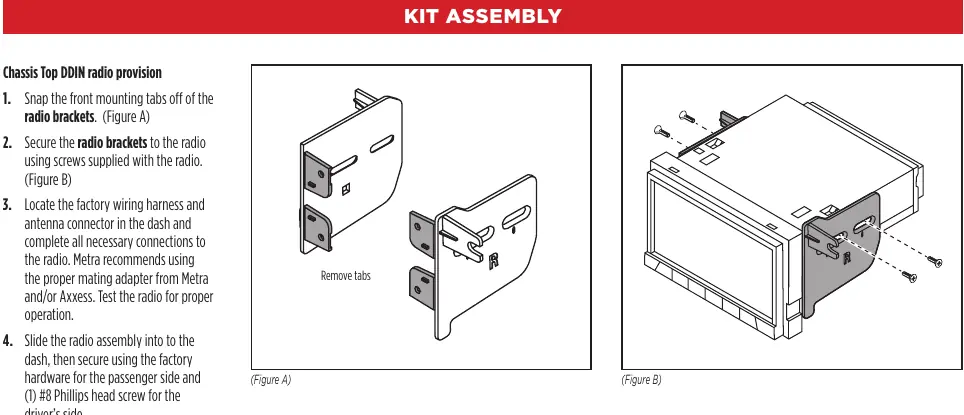

- Oderwij przednie wypustki montażowe od wsporników radia.
- Przykręć wsporniki do radia za pomocą śrub dostarczonych z radiem.
- Podłącz wiązkę przewodów i złącze antenowe (zaleca się użycie adapterów Metra lub Axxess).
- Wsuń radio do deski rozdzielczej i zabezpiecz je fabrycznymi śrubami (strona pasażera) oraz jedną śrubą #8 (strona kierowcy).
- Zatrzaśnij panel wykończeniowy radia na fabrycznym panelu deski.
Dla radia Pioneer Modular:
- Przykręć wsporniki do obudowy radia, a następnie wyświetlacz do wsporników (użyj odpowiednich śrub zgodnie z instrukcją radia).
- Podłącz wyświetlacz do obudowy radia.
- Wykonaj połączenia elektryczne i zamontuj radio w desce rozdzielczej w sposób analogiczny do modelu ISO DDIN.
Kontakt serwisowy
W razie trudności z montażem prosimy o kontakt z działem wsparcia technicznego pod numerem 386-257-1187 lub adresem e-mail [email protected]. Wsparcie jest dostępne od poniedziałku do piątku w godzinach 9:00-19:00, w soboty 10:00-19:00 oraz w niedziele 10:00-16:00 czasu wschodniego (EST).
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Radio nie pasuje do otworu montażowego
Upewnij się, że używasz radia typu ISO DDIN z obudową w kształcie litery L lub radia Pioneer Modular 6.8 cala.
Przed użyciem
- Wyjmij kluczyk ze stacyjki na kilka minut przed demontażem radia.
- Przygotuj zestaw narzędzi: klucz nasadowy 3/8 cala, narzędzie do demontażu paneli, śrubokręt krzyżakowy oraz narzędzie tnące (Dremel).
- Upewnij się, że posiadasz odpowiednią wiązkę przewodów (np. 70-1817).
- Przetestuj działanie radia przed ostatecznym montażem w desce rozdzielczej.
Parametry w praktyce
- Śruba #8 x 1/2 cala
- Specjalna śruba dołączona do zestawu, wymagana do zabezpieczenia radia po stronie kierowcy.
Ilustracje i schematy
- Rysunki w sekcji 'Dash Disassembly' pokazują punkty wypięcia paneli i lokalizację śrub mocujących.
- Rysunki w sekcji 'Kit Preparation' ilustrują obszary deski rozdzielczej, które należy wyciąć.
- Rysunki w sekcji 'Kit Assembly' pokazują sposób mocowania wsporników do radia.
Zgodność modelu
- Zestaw przeznaczony wyłącznie dla Jeep Grand Cherokee z lat 1996-1998.
- Wymaga użycia adapterów wiązki przewodów (sprzedawane oddzielnie).
