Instrukcja instalacji inwertera hybrydowego Midnite Solar MN 15-12KW-AIO

Szybki przewodnik instalacji inwertera hybrydowego Midnite Solar MN 15-12KW-AIO. Zawiera schematy połączeń, instrukcje montażu, konfigurację BMS, ustawienia aplikacji oraz procedury uruchamiania.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy inwertera hybrydowego Midnite Solar MN 15-12KW-AIO. Urządzenie waży 46,2 kg, posiada obudowę NEMA 3R/IP65 i jest przeznaczone do montażu zarówno wewnątrz, jak i na zewnątrz. Wymaga zachowania odpowiednich odstępów dla chłodzenia (min. 15 cm nad urządzeniem). Przed montażem należy usunąć naklejkę z dołu urządzenia.

Opis urządzenia i elementy zestawu

W skład zestawu wchodzą: inwerter, wspornik montażowy, czujniki CT (2 szt.), dławik Wi-Fi/Ethernet, śruby montażowe, pierścienie uszczelniające oraz toroidy (do baterii i uziemienia). Urządzenie wyposażone jest w przełącznik PV, wyłączniki obwodów (Load, Smart Load, AC In/Out), ekran LCD oraz porty komunikacyjne (RS485, BMS, DRM, CT, DRY, RSD, PARA).

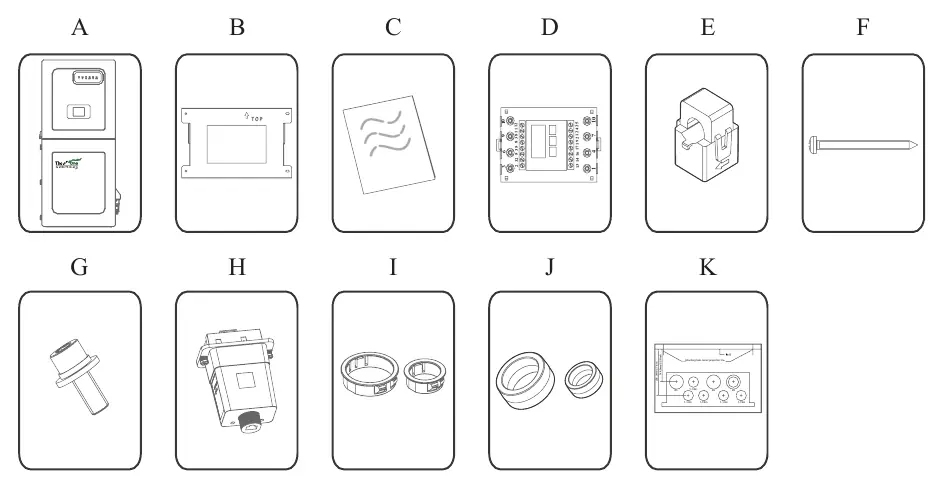

Lista elementów zestawu
Lista elementów zestawu

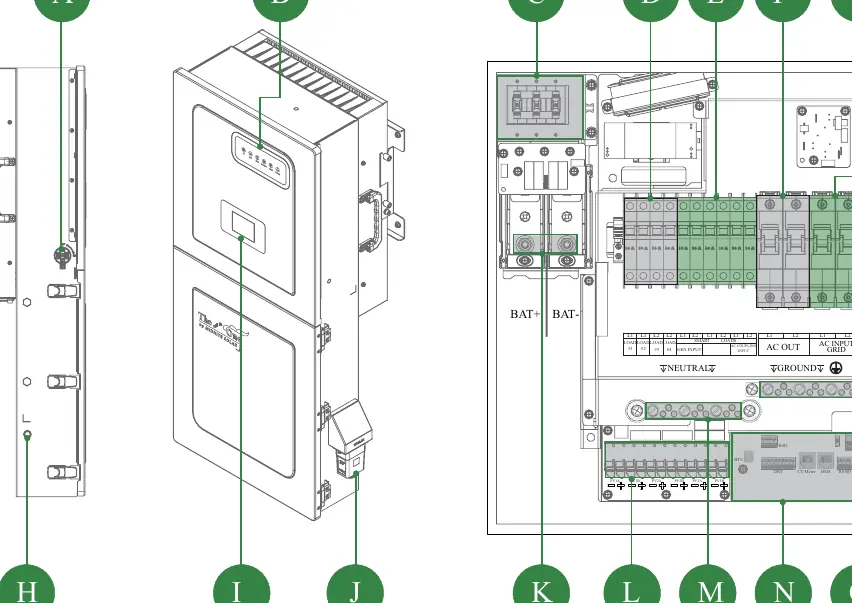

Opis portów i przełączników
Opis portów i przełączników

Montaż i instalacja

Inwerter należy montować w pozycji pionowej lub z odchyleniem do tyłu nie większym niż 15 stopni. Zabroniony jest montaż poziomy lub do góry nogami. Należy chronić ekran LCD przed bezpośrednim działaniem promieni UV. Użyj dołączonego szablonu (Gutter Template) do wyznaczenia otworów montażowych.

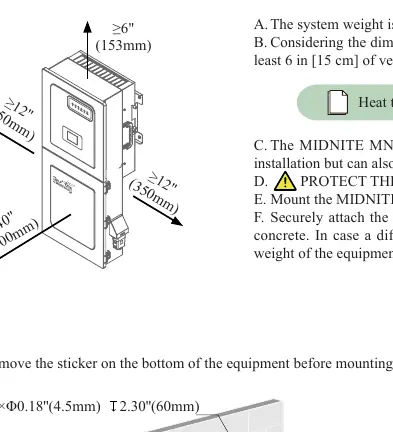

Wymagane odstępy montażowe
Wymagane odstępy montażowe
Dopuszczalna orientacja montażu
Dopuszczalna orientacja montażu

Podłączenia elektryczne

Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi. Kluczowe wytyczne:

  • Baterie: Użyj przewodów 4/0 AWG. Przewody (+) i (-) muszą przechodzić przez dołączony toroid w celu tłumienia zakłóceń EMI.
  • PV: Inwerter posiada 3 niezależne MPPT, każdy obsługuje do 2 stringów PV (max 600V Voc).
  • Czujniki CT: Niezbędne do monitorowania przepływu energii. W systemach równoległych wymagane są dodatkowe czujniki i licznik.
  • BMS: Port komunikacyjny dla baterii litowych. Sprawdź pinout dla RS485/CAN w instrukcji.

Uruchomienie i wyłączanie

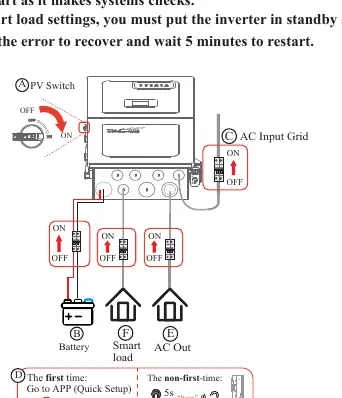

Procedura uruchamiania (Power ON):

Procedura uruchamiania
Procedura uruchamiania
  1. Włącz zasilanie PV.
  2. Włącz zasilanie baterii (wyłącznik baterii).
  3. Włącz wyłącznik AC IN GRID.
  4. Połącz się przez aplikację Bluetooth i kliknij "Power ON" (lub przytrzymaj przycisk ON/OFF przez 5s).
  5. Włącz wyłącznik AC OUT.
  6. Włącz wyłączniki SMART LOAD.
  7. Odczekaj 5 minut na zakończenie testów systemowych.

Procedura wyłączania (Power OFF) przebiega w odwrotnej kolejności: najpierw AC OUT, potem SMART LOAD, wyłączenie przez aplikację/przycisk, AC IN GRID, bateria, PV. Odczekaj 5 minut przed dotykaniem kabli.

Konfiguracja przez aplikację

Pobierz aplikację MidNite Pro. Połącz się przez Bluetooth, zaloguj jako instalator i skonfiguruj parametry w sekcji "Stored energy" (tryb pracy: Self Consumption, Grid Feed in priority lub Off Grid) oraz ustawienia baterii i sieci.

Schematy połączeń

Instrukcja zawiera szczegółowe schematy dla instalacji standardowej oraz systemów równoległych (2-5 inwerterów). W systemach równoległych konieczne jest ustawienie przełącznika rezystancji (DIP switch) na "ON" w pierwszym i ostatnim inwerterze.

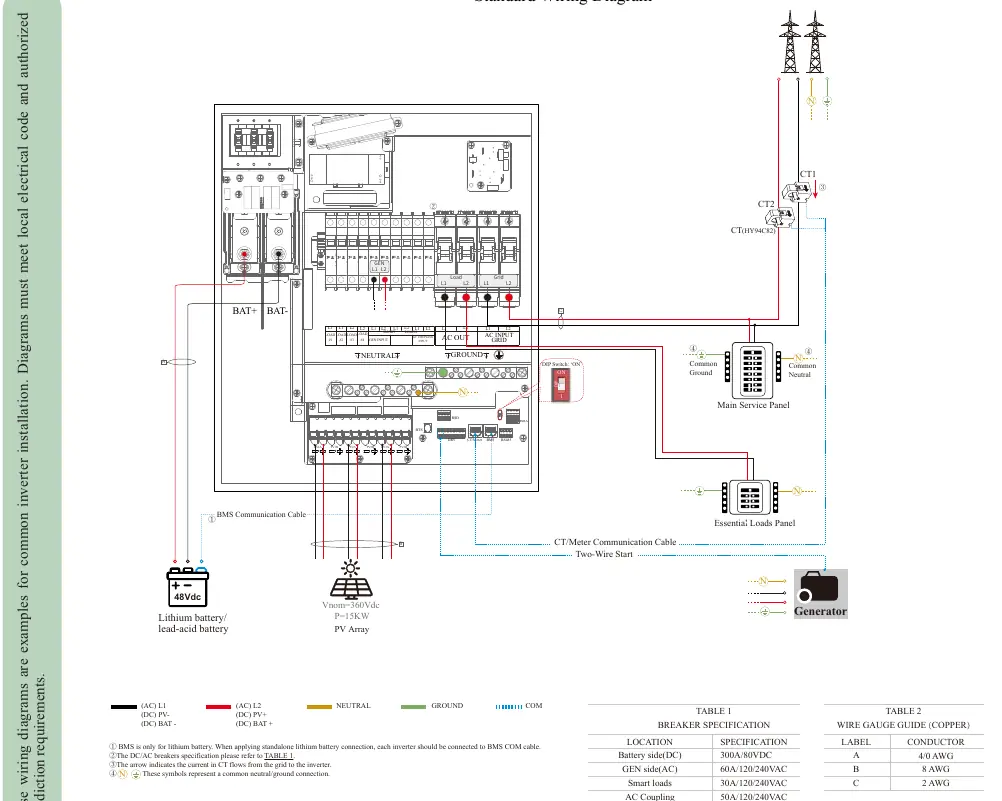

Standardowy schemat połączeń
Standardowy schemat połączeń

Praktyczna pomoc

Typowe problemy

Inwerter nie startuje po włączeniu

Upewnij się, że zachowano poprawną sekwencję uruchamiania (PV -> Bateria -> AC IN -> App -> AC OUT -> Smart Load) i odczekaj 5 minut na testy systemowe.

Błąd komunikacji BMS

Sprawdź poprawność pinoutu kabla komunikacyjnego (RS485/CAN) zgodnie z tabelą w instrukcji. Upewnij się, że używasz odpowiedniego kabla dla danej baterii.

Przegrzewanie urządzenia

Sprawdź, czy zachowano wymagane odstępy montażowe (min. 15 cm nad urządzeniem) dla zapewnienia przepływu powietrza.

Przed użyciem

  • Sprawdź wagę urządzenia (46,2 kg) i wytrzymałość ściany montażowej.
  • Usuń naklejkę z dołu urządzenia przed montażem.
  • Upewnij się, że inwerter jest zamontowany pionowo lub z odchyleniem do 15 stopni.
  • Przygotuj przewody o odpowiednim przekroju (np. 4/0 AWG dla baterii).
  • Zainstaluj toroid na przewodach baterii zgodnie z instrukcją.

Parametry w praktyce

NEMA 3R / IP65
Obudowa odporna na warunki atmosferyczne, odpowiednia do montażu na zewnątrz.
Toroid (φ53mm/φ30mm)
Element do tłumienia zakłóceń EMI na przewodach baterii i uziemienia.

Ilustracje i schematy

  • Schemat montażu: Pokazuje wymagane odstępy (6 cali góra, 12 cali boki, 40 cali dół).
  • Schemat połączeń BMS: Ilustruje pinout dla RS485 i CAN.
  • Schemat równoległy: Pokazuje połączenie wielu inwerterów z użyciem przełącznika rezystancji.

Zgodność modelu

  • BMS jest przeznaczony wyłącznie dla baterii litowych.
  • W systemach równoległych wymagane są dodatkowe czujniki CT i licznik (do zakupu osobno).
  • Urządzenie obsługuje systemy 120V/240V Split phase.
