Instrukcja obsługi klawiatury dostępowej Security Brands Advantage DKLP Economy 19-100E

Szybki przewodnik instalacji i programowania klawiatury dostępowej Security Brands Advantage DKLP Economy 19-100E. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie, zarządzać kodami dostępu oraz wykonać procedurę...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Urządzenie 19-100E to klawiatura dostępowa. Instalacja wymaga montażu na postumencie, podłączenia zasilania 7-14 VDC oraz konfiguracji kodów dostępu za pomocą kodu głównego (domyślnie 1251). str. 1, 3

Najważniejsze czynności

Dodawanie kodu dostępu str. 3
Zmiana kodu głównego str. 3

Pierwsze uruchomienie

Podłącz zasilanie 7-14 VDC, zamontuj panel, a następnie użyj kodu głównego 1251 do zaprogramowania pierwszych kodów dostępu. str. 1, 3

Problemy i rozwiązania

Zapomniany kod główny

Otwórz panel, odłącz zasilanie, przytrzymaj przycisk Reset, podłącz zasilanie, puść przycisk po usłyszeniu dźwięku.

str. 4

Konserwacja i reset

Procedura Master Reset przywraca kod główny do 1251. str. 4

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	7-14 VDC	Wymagane napięcie zasilania	str. 1

Gdzie szukać w PDF

Instalacja i montaż str. 1
Schematy połączeń str. 2
Programowanie str. 3, 4

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Strona 3

Najważniejsze informacje

Klawiatura dostępowa Advantage DKLP Economy (model 19-100E) to urządzenie przeznaczone do kontroli dostępu. Przed przystąpieniem do pracy upewnij się, że zasilanie wynosi 7-14 VDC. Urządzenie wymaga poprawnej polaryzacji (plus do plusa, minus do minusa), w przeciwnym razie może dojść do uszkodzenia elektroniki. Domyślny kod główny (Master Code) to 1251.

Montaż

Proces instalacji obejmuje następujące kroki:

Rozpakuj urządzenie i sprawdź zawartość zestawu (klawiatura, klucz, śruby, nakrętki).
Odblokuj i zdejmij przedni panel klawiatury.
Użyj śrub zamkowych i nakrętek, aby przymocować jednostkę do postumentu.
Włóż przedni panel z powrotem do obudowy, aby ułatwić okablowanie.

Podłączenie

Urządzenie obsługuje różne konfiguracje w zależności od typu blokady lub operatora:

Operator bramy/drzwi: Podłącz zasilanie 7-14 VDC oraz odpowiednie styki przekaźnika (COM, N/O, N/C) zgodnie ze schematem.
Elektrozaczep (Electric Strike): Wymaga zewnętrznego zasilania 7-14 VDC.
Zwora elektromagnetyczna (Mag Lock): Wymaga zewnętrznego zasilania 7-14 VDC.

Uwaga: Uziemienie jest opcjonalne, chyba że wymagają tego lokalne przepisy.

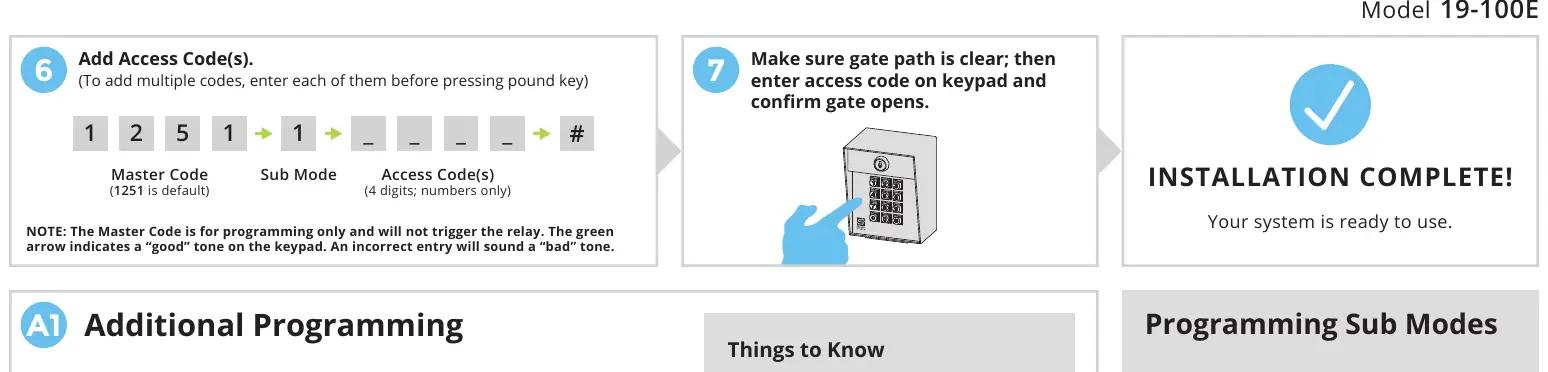

Programowanie

Wszystkie operacje programowania wymagają użycia kodu głównego (Master Code). Domyślny kod to 1251.

Dodawanie kodu dostępu: Wpisz 1251 -> 1 -> [Kod 4 cyfry] -> #
Usuwanie kodu: Wpisz 1251 -> 2 -> [Kod do usunięcia] -> #
Zmiana kodu głównego: Wpisz 1251 -> 3 -> [Nowy kod 4 cyfry] -> #
Ustawienie czasu przekaźnika: Wpisz 1251 -> 4 -> [Czas w sekundach 0-9] -> #
Usuwanie wszystkich kodów: Wpisz 1251 -> 0 -> 1251 -> #

Klawisz gwiazdki (*) służy do anulowania bieżącego wpisu, a klawisz kratki (#) do wyjścia z trybu programowania.

Resetowanie urządzenia

Jeśli zapomnisz kodu głównego lub kodu blokady, wykonaj procedurę Master Reset:

Otwórz przedni panel.
Odłącz zasilanie (odkręć jeden przewód zasilający).
Naciśnij i przytrzymaj przycisk Reset.
Podłącz zasilanie, trzymając przycisk.
Zwolnij przycisk po usłyszeniu dźwięku.
Zamknij panel. Kod główny zostanie zresetowany do 1251.

Praktyczna pomoc

Typowe problemy

Zapomniany kod główny (Master Code)

Wykonaj procedurę Master Reset opisaną w sekcji resetowania urządzenia.

Błąd podczas programowania

Jeśli usłyszysz dźwięk błędu, oznacza to niepoprawną sekwencję. Rozpocznij procedurę od nowa.

Klawiatura nie reaguje

Sprawdź polaryzację zasilania (7-14 VDC). Odwrotna polaryzacja może uszkodzić urządzenie.

Przed użyciem

Sprawdź zawartość opakowania (klawiatura, klucz, 4x śruba, 4x nakrętka).
Upewnij się, że zasilanie wynosi 7-14 VDC.
Sprawdź, czy ścieżka bramy jest wolna przed testem.
Upewnij się, że masz dostęp do przycisku Reset wewnątrz obudowy.

Ilustracje i schematy

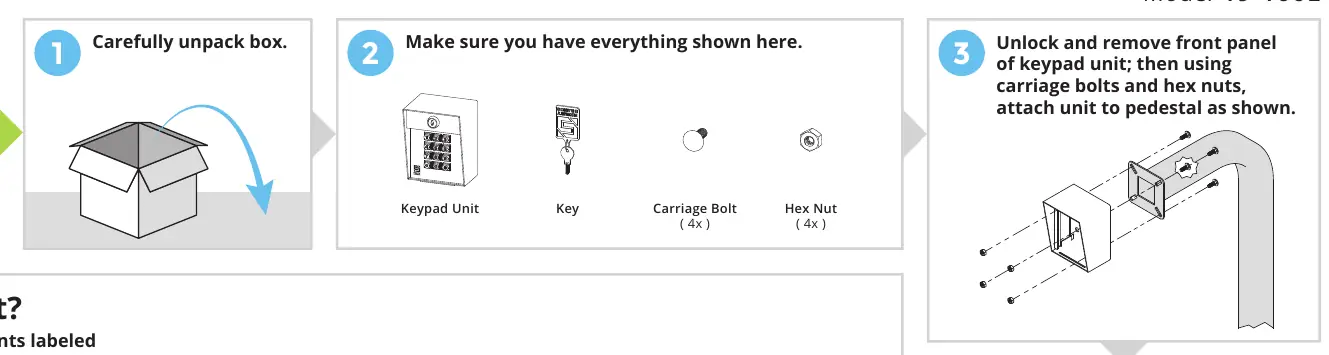

Schemat montażu na postumencie.

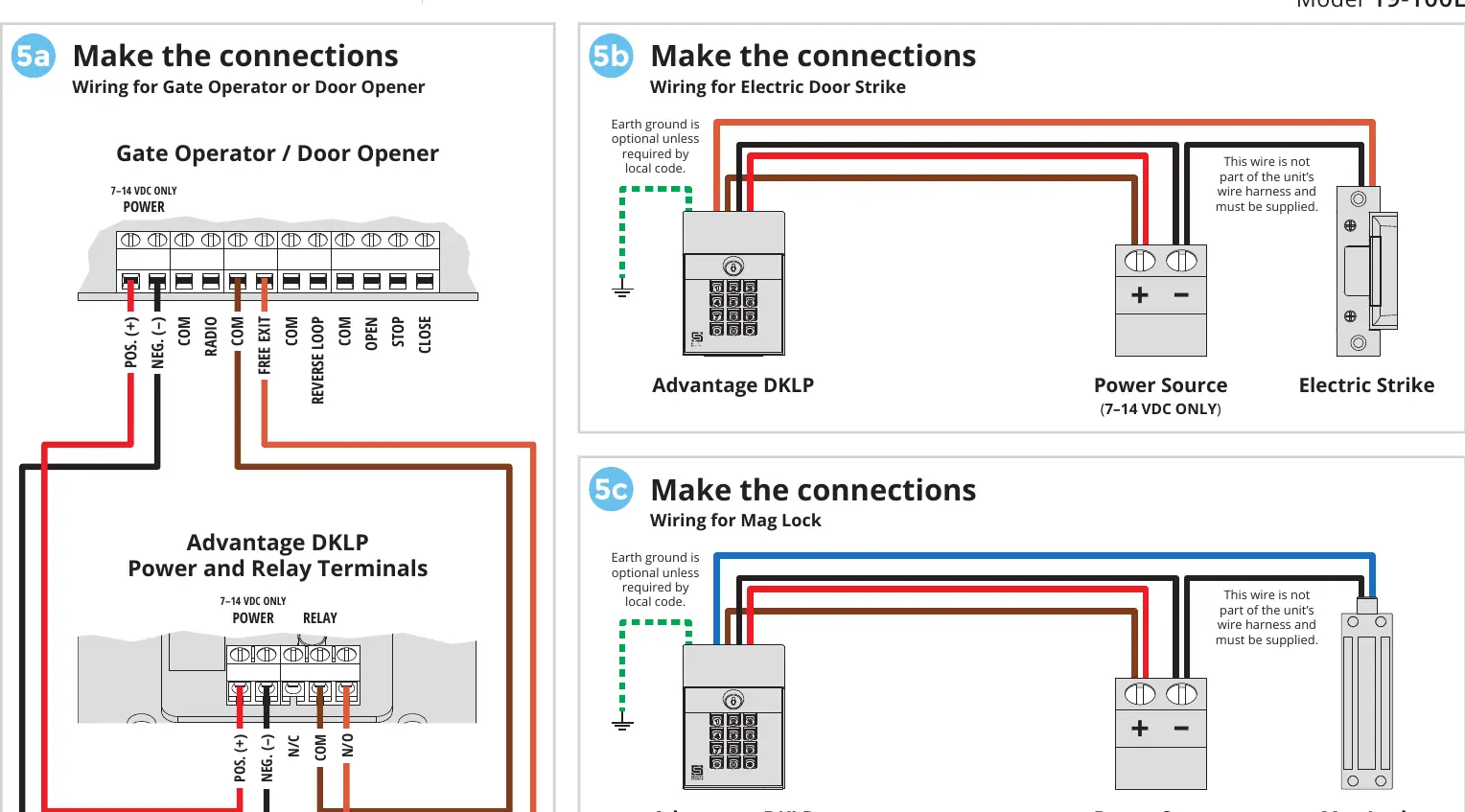

Schemat połączeń dla operatora bramy.
Schemat połączeń dla elektrozaczepu.
Schemat połączeń dla zwory elektromagnetycznej.

Zgodność modelu

Wymaga zasilania 7-14 VDC.
Kompatybilne z większością standardowych operatorów bram i drzwi.
