Instrukcja obsługi klawiatury Security Brands Advantage DKLP 19-100SG

Szybki przewodnik instalacji i programowania klawiatury Security Brands Advantage DKLP 19-100SG. Dowiedz się, jak podłączyć urządzenie, zarządzać kodami dostępu i wykonać reset główny.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Klawiatura Security Brands Advantage DKLP 19-100SG to urządzenie kontroli dostępu zasilane napięciem 7-14 VDC. Programowanie odbywa się za pomocą kodu Master (domyślnie 1251). str. 1, 3

Najważniejsze czynności

Dodawanie kodów dostępu str. 3
Zmiana kodu Master str. 3

Pierwsze uruchomienie

Podłącz zasilanie 7-14 VDC do zacisków zasilania, zachowując polaryzację. str. 1, 2

Problemy i rozwiązania

Zapomniany kod Master

Wykonaj procedurę Master Reset: odłącz zasilanie, przytrzymaj przycisk Reset, podłącz zasilanie, zwolnij przycisk po sygnale.

str. 4

Konserwacja i reset

Procedura Master Reset przywraca kod Master do wartości 1251. str. 4

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	7-14 VDC	Wymagane napięcie zasilania	str. 1, 2

Gdzie szukać w PDF

Instalacja i podłączenie str. 1, 2
Programowanie str. 3, 4

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Schemat zacisków zasilania i przekaźnika

Strona 1

Strona 2

Najważniejsze informacje

Klawiatura Security Brands Advantage DKLP 19-100SG to urządzenie kontroli dostępu przeznaczone do montażu naściennego. Urządzenie wymaga zasilania w zakresie 7-14 VDC. Przed przystąpieniem do instalacji upewnij się, że posiadasz odpowiednią puszkę montażową (single-gang junction box), która nie jest dołączona do zestawu. Pamiętaj o zachowaniu właściwej polaryzacji przewodów zasilających, aby uniknąć uszkodzenia urządzenia.

Instalacja i podłączenie

Proces instalacji obejmuje przygotowanie puszki montażowej, podłączenie przewodów zgodnie ze schematem oraz zabezpieczenie urządzenia śrubami. Klawiatura oferuje różne schematy połączeń w zależności od typu urządzenia sterowanego:

Brama lub otwieracz drzwi: Podłączenie do zacisków zasilania i przekaźnika.
Elektrozaczep (Electric Strike): Podłączenie przekaźnika w konfiguracji N/O (normalnie otwarty).
Zwora magnetyczna (Mag Lock): Podłączenie przekaźnika w konfiguracji N/C (normalnie zamknięty).

Zawsze sprawdzaj polaryzację: przewód dodatni zasilania do dodatniego zacisku klawiatury, przewód ujemny do ujemnego.

Programowanie

Klawiatura obsługuje kody dostępu zarządzane za pomocą kodu Master (domyślnie 1251). Główne funkcje programowania obejmują:

Dodawanie kodów dostępu: Użyj sekwencji: Kod Master -> 1 -> Nowy Kod -> #.
Usuwanie kodów: Użyj sekwencji: Kod Master -> 2 -> Kod do usunięcia -> #.
Zmiana kodu Master: Użyj sekwencji: Kod Master -> 3 -> Nowy Kod Master -> #.
Ustawianie czasu przekaźnika: Użyj sekwencji: Kod Master -> 4 -> Czas (0-9 sekund).

Klawisz gwiazdki (*) służy do usuwania błędnego wpisu, a klawisz kratki (#) do wyjścia z trybu programowania.

Resetowanie urządzenia

Jeśli kod Master lub kod Latch zostanie zapomniany, należy wykonać procedurę Master Reset:

Zdemontuj klawiaturę z puszki montażowej.
Odłącz zasilanie.
Naciśnij i przytrzymaj przycisk Reset, podłącz zasilanie, a następnie zwolnij przycisk po usłyszeniu sygnału dźwiękowego.
Kod Master zostanie zresetowany do wartości domyślnej 1251.

Praktyczna pomoc

Typowe problemy

Zapomniany kod Master

Wykonaj procedurę Master Reset opisaną w sekcji resetowania urządzenia.

Błąd podczas wprowadzania kodu

Naciśnij klawisz gwiazdki (*), aby usunąć bieżący wpis i rozpocząć od nowa.

Brak reakcji urządzenia

Sprawdź, czy zasilanie mieści się w zakresie 7-14 VDC oraz czy polaryzacja przewodów jest poprawna.

Przed użyciem

Sprawdź zawartość opakowania (klawiatura, uszczelka, śruby).
Przygotuj puszkę montażową typu single-gang.
Upewnij się, że zasilanie wynosi 7-14 VDC.
Sprawdź poprawność podłączenia przewodów zasilających i przekaźnika.

Parametry w praktyce

Domyślny kod Master: 1251

Ilustracje i schematy

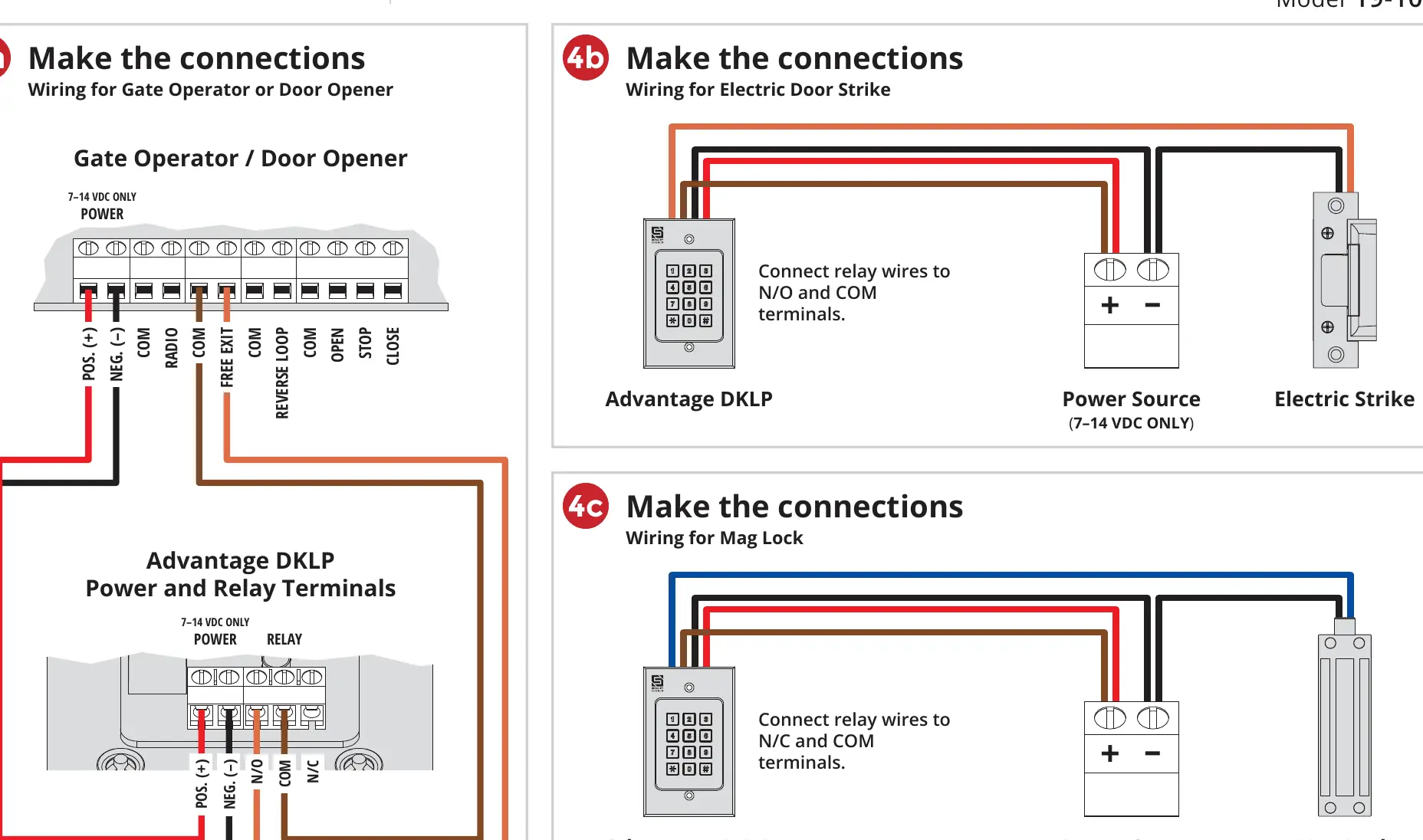

Schematy połączeń pokazują sposób podłączenia do bramy, elektrozaczepu lub zwory magnetycznej.
Rysunek komponentów wskazuje lokalizację przycisku Reset oraz zacisków zasilania i przekaźnika.

Zgodność modelu

Wymaga puszki montażowej typu single-gang (brak w zestawie).
