Instrukcja obsługi falownika fotowoltaicznego SMA Sunny Highpower Peak3

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi skróconą instrukcję obsługi falownika fotowoltaicznego SMA Sunny Highpower Peak3. Dokument zawiera kluczowe informacje dotyczące bezpieczeństwa, montażu, podłączenia elektrycznego oraz uruchomienia urządzenia. Pełna dokumentacja techniczna dostępna jest na stronie producenta.

Opis urządzenia i przeznaczenie

Sunny Highpower to beztransformatorowy falownik fotowoltaiczny przeznaczony do zastosowań komercyjnych i przemysłowych. Przekształca prąd stały z generatora fotowoltaicznego na trójfazowy prąd przemienny zgodny z siecią publiczną. Urządzenie jest przystosowane do pracy wewnątrz i na zewnątrz budynków.

Bezpieczeństwo

Prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel. Należy bezwzględnie przestrzegać ostrzeżeń:

• DANGER: Ryzyko porażenia prądem przy dotknięciu elementów pod napięciem. Przed pracą należy odłączyć falownik od źródeł napięcia i odczekać 5 minut.
• WARNING: Ryzyko pożaru przy nieprzestrzeganiu momentów dokręcania połączeń śrubowych.
• CAUTION: Ryzyko oparzeń od gorącej obudowy oraz ryzyko obrażeń przy nieprawidłowym transporcie (waga urządzenia).

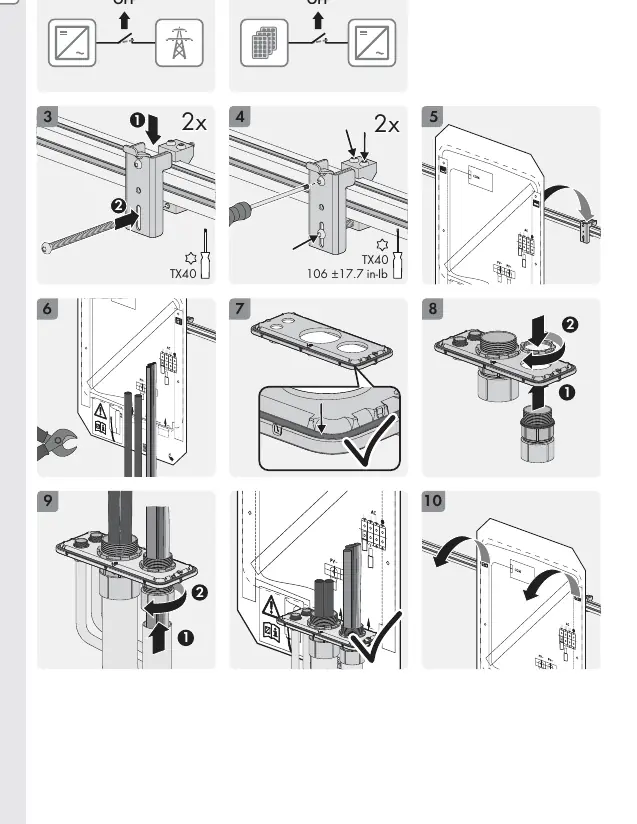

Montaż

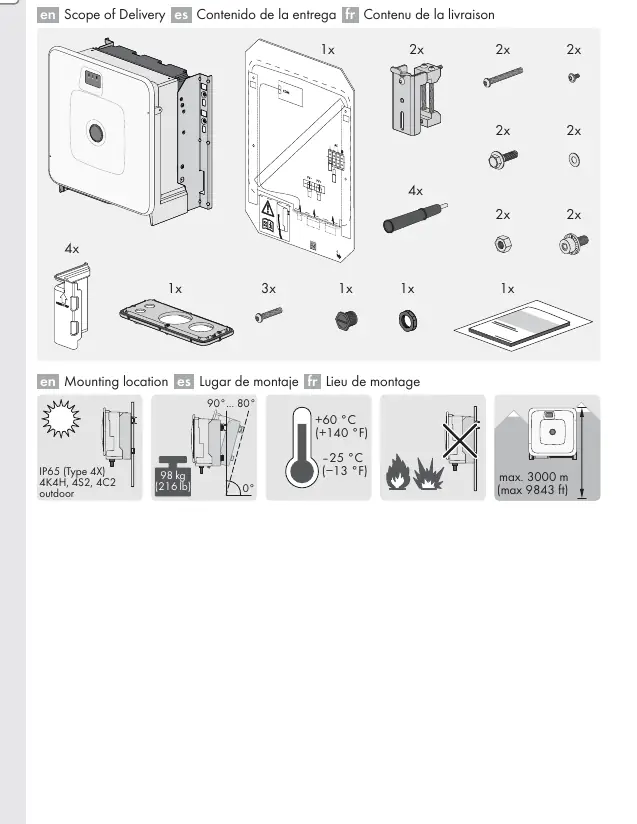

Urządzenie należy montować w miejscu spełniającym wymogi środowiskowe (temperatura od -25°C do +60°C, max. wysokość 3000 m). Należy użyć dostarczonych uchwytów transportowych. Obudowa posiada stopień ochrony IP65.

Podłączenie elektryczne

Podłączenie musi być wykonane zgodnie z lokalnymi przepisami:

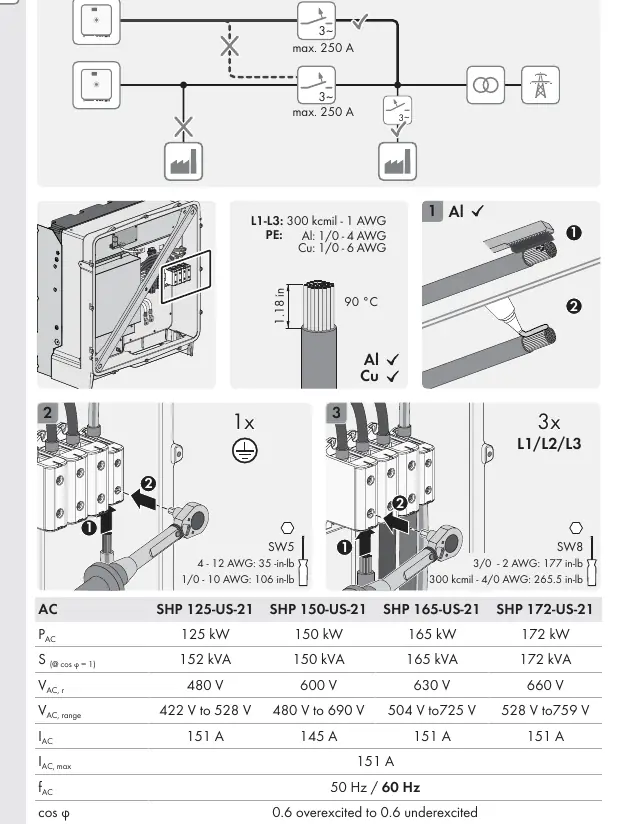

• Podłączenie AC: Wymaga odpowiedniego przekroju przewodów (zgodnie z tabelą w instrukcji) i dokręcenia z określonym momentem obrotowym (np. SW8 dla L1/L2/L3).
• Podłączenie DC: Należy użyć zewnętrznego rozłącznika DC. Należy upewnić się, że polaryzacja jest prawidłowa.
• Sieć: Podłączenie Ethernet odbywa się wewnątrz urządzenia.

Uruchomienie i konfiguracja

Po zakończeniu instalacji należy:

1. Zamknąć i zabezpieczyć obudowę.
2. Włączyć wyłączniki AC i DC.
3. Skonfigurować falownik poprzez interfejs użytkownika (dostępny przez przeglądarkę internetową po wpisaniu adresu IP lub nazwy urządzenia).
4. Ustawić odpowiedni zestaw danych krajowych.

Rozwiązywanie problemów

Stan urządzenia sygnalizowany jest przez diody LED:

• Zielona: Stan pracy falownika.
• Czerwona: Wystąpienie błędu.
• Niebieska: Stan połączenia sieciowego.
