Instrukcja obsługi falownika solarnego SMA Sunny Tripower X 20-US / 25-US / 30-US

Szybki przewodnik instalacji i konfiguracji falowników solarnych SMA Sunny Tripower X. Zawiera instrukcje montażu, podłączenia elektrycznego, konfiguracji sieciowej oraz ważne zasady bezpieczeństwa.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Falowniki SMA Sunny Tripower X to beztransformatorowe falowniki fotowoltaiczne z 3 trackerami MPP. Instrukcja obejmuje montaż, podłączenie elektryczne (AC/DC, uziemienie, komunikacja) oraz procedurę uruchomienia i konfiguracji przez interfejs użytkownika. str. 4, 5, 29, 39

Najważniejsze czynności

  • Montaż falownika str. 30, 31
  • Podłączenie elektryczne (AC/DC) str. 32, 33, 38
  • Konfiguracja przez interfejs użytkownika str. 40, 41, 42

Pierwsze uruchomienie

  • Włącz zabezpieczenia AC i przełącznik DC, następnie połącz się z interfejsem użytkownika przez WLAN lub LAN w celu konfiguracji. str. 39, 40, 41

Dane techniczne

Parametr Wartość Znaczenie Strony
Moc wyjściowa AC (PAC) 20000 W / 25000 W / 30000 W Moc znamionowa dla modeli 20-US, 25-US, 30-US. str. 33
Napięcie wejściowe DC (VDC, max) 1000 V Maksymalne dopuszczalne napięcie wejściowe. str. 39

Gdzie szukać w PDF

  • Bezpieczeństwo str. 4, 5, 6, 7
  • Instalacja str. 29, 30, 31, 32
  • Uruchomienie str. 39, 40, 41, 42
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi skróconą instrukcję instalacji i uruchomienia falowników solarnych SMA Sunny Tripower X (modele STP 20-US-50, STP 25-US-50, STP 30-US-50). Dokument jest przeznaczony wyłącznie dla wykwalifikowanego personelu posiadającego odpowiednie uprawnienia do pracy z instalacjami elektrycznymi.

Zawartość zestawu
Zawartość zestawu

Bezpieczeństwo i ostrzeżenia

Praca z falownikiem wiąże się z ryzykiem porażenia prądem, pożaru lub wybuchu. Należy przestrzegać następujących zasad:

  • Przed przystąpieniem do prac należy odłączyć urządzenie od źródeł napięcia i upewnić się, że nie zostanie ono przypadkowo ponownie podłączone.
  • Należy odczekać 5 minut po odłączeniu napięcia przed dotknięciem jakichkolwiek części systemu.
  • W przypadku awarii nie należy podejmować bezpośrednich działań na urządzeniu.
  • Należy stosować środki ochrony osobistej (rękawice, ochrona oczu i twarzy).
  • Urządzenie może nagrzewać się podczas pracy – nie dotykać obudowy przed jej ostygnięciem.
  • Należy zapewnić odpowiednią ochronę przeciwprzepięciową dla sieci Ethernet.

Montaż urządzenia

Falownik jest przystosowany do montażu wewnątrz i na zewnątrz budynków (IP65). Należy uwzględnić wagę urządzenia podczas transportu i montażu. Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -5°C, aby uniknąć uszkodzenia uszczelek obudowy.

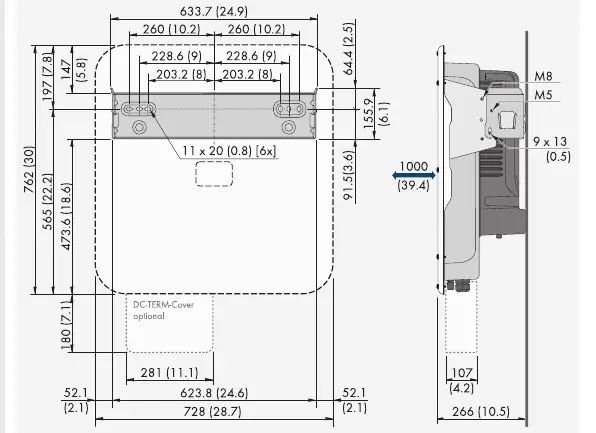

Wymiary montażowe
Wymiary montażowe

Podłączenia elektryczne

Instalacja wymaga wykonania następujących połączeń:

Schemat podłączenia AC
Schemat podłączenia AC

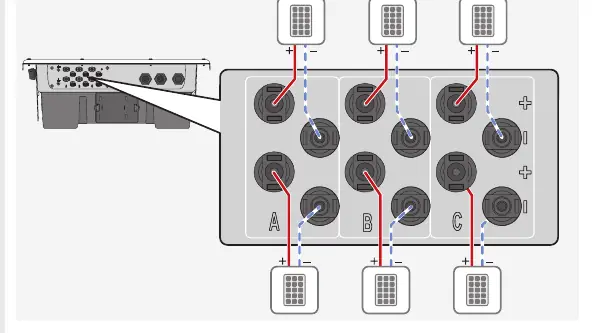

Schemat podłączenia DC
Schemat podłączenia DC
  • Uziemienie: Podłączenie przewodu uziemiającego do wyznaczonego punktu.
  • AC Connection: Podłączenie do sieci zgodnie ze schematem, z uwzględnieniem odpowiednich zabezpieczeń.
  • DC Connection: Podłączenie łańcuchów PV do wejść DC falownika.
  • Komunikacja: Podłączenie przekaźnika wielofunkcyjnego (MFR), wejść cyfrowych (DI 1-4, DI 5-6) oraz sieci (LAN/WLAN).

Uruchomienie i konfiguracja

Po zakończeniu instalacji elektrycznej należy przeprowadzić uruchomienie:

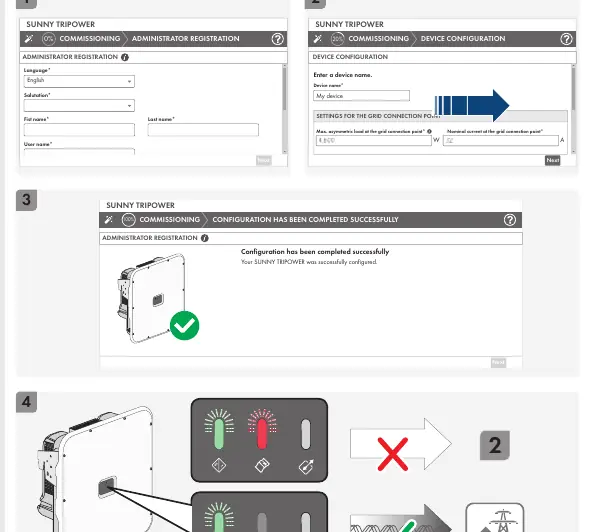

Kroki konfiguracji
Kroki konfiguracji
  1. Włączyć zabezpieczenia AC i przełącznik DC.
  2. Uzyskać dostęp do interfejsu użytkownika poprzez WLAN lub LAN.
  3. Skonfigurować parametry urządzenia, w tym nazwę urządzenia oraz ustawienia sieciowe.
  4. Upewnić się, że ustawienia kraju (country data set) są poprawne dla lokalizacji instalacji.

Dane techniczne

Falowniki obsługują napięcie wejściowe DC do 1000 V. Szczegółowe parametry prądowe (IAC, PAC) różnią się w zależności od modelu (20-US, 25-US, 30-US) i są dostępne w sekcji danych technicznych w instrukcji.

Praktyczna pomoc

Typowe problemy

Błąd konfiguracji kraju

Upewnij się, że wybrano poprawny zestaw danych krajowych dla miejsca instalacji, aby uniknąć zakłóceń w pracy systemu.

Problemy z połączeniem sieciowym

Sprawdź ustawienia DHCP w routerze lub przypisz statyczny adres IP. Upewnij się, że porty sieciowe są poprawnie skonfigurowane.

Uszkodzenie uszczelki obudowy

Nie otwieraj urządzenia w temperaturach poniżej -5°C. Jeśli na uszczelce znajduje się lód, usuń go przed otwarciem.

Przed użyciem

  • Sprawdź, czy miejsce montażu spełnia wymogi środowiskowe (IP65, temperatura -25°C do +60°C).
  • Upewnij się, że posiadasz odpowiednie narzędzia (np. klucz TX25).
  • Sprawdź, czy personel instalujący posiada odpowiednie kwalifikacje.
  • Upewnij się, że wszystkie przewody są odpowiednio zabezpieczone i podłączone zgodnie ze schematem.
  • Sprawdź, czy sieć posiada odpowiednią ochronę przeciwprzepięciową.

Ilustracje i schematy

  • Schemat dostawy zawiera listę elementów montażowych i złączy.
  • Schemat montażu pokazuje wymiary i punkty mocowania.
  • Schemat połączeń AC i DC ilustruje sposób podłączenia przewodów do falownika.

Zgodność modelu

  • Urządzenie przeznaczone do pracy w środowiskach mieszkalnych i przemysłowych.
  • Wymagana konfiguracja w gwiazdę i uziemienie punktu neutralnego przy pracy z transformatorem średniego napięcia.
