Instrukcja obsługi precyzyjnego wkrętaka elektrycznego StarTech 20/55-bit

Poznaj funkcje i sposób obsługi precyzyjnego wkrętaka elektrycznego StarTech 20/55-bit. Instrukcja zawiera opis elementów zestawu, wskazówki dotyczące wymiany baterii, obsługi przycisków oraz korzystania z dołączonych akcesoriów.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Wkrętak elektryczny StarTech służy do precyzyjnych prac montażowych. Obsługuje się go za pomocą przycisków Forward (wkręcanie) i Reverse (wykręcanie), zasilany jest dwiema bateriami AAA. str. 1, 2

Najważniejsze czynności

Wkręcanie str. 2
Wykręcanie str. 2

Pierwsze uruchomienie

Włóż baterie AAA pod zaślepkę (End Cap), wybierz bit i użyj przycisków kierunku. str. 2

Problemy i rozwiązania

Bit nie jest namagnesowany

Przesuń bit wewnątrz kwadratowej części narzędzia do magnesowania.

str. 1

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	2x AAA		str. 1, 2
Moment obrotowy	0.25-0.35 N.m	Siła dokręcania	str. 2

Gdzie szukać w PDF

Diagram produktu i zawartość str. 1
Obsługa i specyfikacja str. 2

Spis treści

Najważniejsze informacje

Niniejsza instrukcja dotyczy precyzyjnych wkrętaków elektrycznych StarTech (modele CTK20PCEDRIVE oraz CTK55PCEDRIVE). Urządzenie jest przeznaczone do precyzyjnych prac montażowych i serwisowych. Przed użyciem należy zapoznać się z elementami zestawu oraz sposobem obsługi przycisków kierunku obrotów.

Opis urządzenia i elementy zestawu

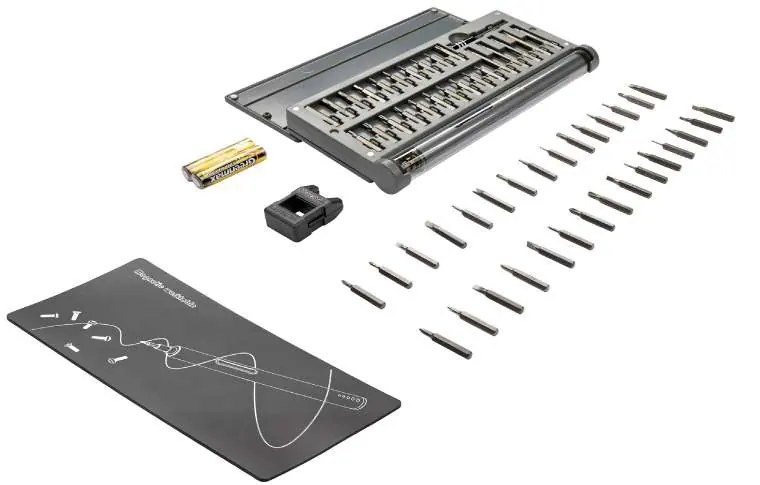

W skład zestawu wchodzą:

Wkrętak elektryczny: Główne narzędzie z przyciskami sterującymi.
Bity: Zestaw 20 lub 55 bitów w zależności od modelu.
Narzędzie do magnesowania (Demagnetizing Tool): Służy do magnesowania i rozmagnesowania bitów.
Etui/Tuba: Do przechowywania wkrętaka i akcesoriów.
Magnetyczna podkładka (tylko CTK55PCEDRIVE): Ułatwia organizację śrub i bitów.
Przedłużka bitów (tylko CTK55PCEDRIVE): Pozwala na pracę w trudno dostępnych miejscach.

Obsługa wkrętaka

Obsługa urządzenia jest prosta i intuicyjna:

Wkładanie bitu: Umieść wybrany bit w końcówce wkrętaka.
Wkręcanie: Naciśnij przycisk Forward, aby wkręcać śruby.
Wykręcanie: Naciśnij przycisk Reverse, aby wykręcać śruby.
Wymiana baterii: Zdejmij zaślepkę (End Cap) na końcu urządzenia, aby włożyć lub wymienić dwie baterie AAA (3V DC).

Konserwacja i akcesoria

Narzędzie do magnesowania pozwala na łatwe zarządzanie właściwościami magnetycznymi bitów:

Magnesowanie: Przesuń bit wewnątrz kwadratowej części narzędzia.
Rozmagnesowanie: Przesuń bit wewnątrz części w kształcie litery U.

Dane techniczne i bezpieczeństwo

Urządzenie generuje moment obrotowy w zakresie 0.25-0.35 N.m. W przypadku korzystania z urządzenia z odsłoniętą płytką drukowaną, nie należy dotykać produktu, gdy jest pod napięciem.

Praktyczna pomoc

Typowe problemy

Wkrętak nie działa

Sprawdź, czy baterie AAA są poprawnie zainstalowane pod zaślepką (End Cap).

Bit nie trzyma śruby

Użyj narzędzia do magnesowania (Demagnetizing Tool), przesuwając bit wewnątrz kwadratowej części.

Przed użyciem

Sprawdź zawartość zestawu zgodnie z diagramem
Zainstaluj dwie baterie AAA
Wybierz odpowiedni bit dla śruby
Upewnij się, że bit jest poprawnie osadzony w wkrętaku

Parametry w praktyce

Moment obrotowy (Torque): 0.25-0.35 N.m - siła dokręcania odpowiednia dla precyzyjnych prac elektronicznych

Ilustracje i schematy

8: Wkrętak elektryczny
9: Przycisk Forward (wkręcanie)
10: Przycisk Reverse (wykręcanie)
11: Zaślepka baterii

Zgodność modelu

CTK20PCEDRIVE zawiera 20 bitów i miękkie etui
CTK55PCEDRIVE zawiera 55 bitów, magnetyczną podkładkę, przedłużkę i tubę
